Conectores terminales

This Terminal Connectors boasts outstanding performance. It can efficiently transmit signals across the ultra - wide RF frequency band from DC~110GHz, safeguarding signal integrity to a great extent and significantly reducing signal attenuation and reflection. It features excellent vibration and shock resistance, enabling it to handle complex and harsh environments with facilitar . Además, puede resistir numerosas inserciones y eliminaciones, asegurando conexiones de alta fiabilidad .

It excels in maintenance convenience, allowing for straightforward replacement and easy disassembly and repair. With a commonly used matching impedance of 50 ohms, it has a low insertion loss, effectively minimizing signal energy loss. It offers a diverse range of port types, including SMA, 2.92mm, 2.4mm, GPO (SMP), GPO (Mini-SMP), etc., lo que permite una adaptación flexible a los requisitos de varios dispositivos y sistemas de RF.

Los conectores terminales presentan principalmente un diseño recto a través de . Sin embargo, un subconjunto de estos conectores viene en una configuración en ángulo de 90 grados, ofreciendo flexibilidad para cumplir con varios requisitos de instalación .

En términos de instalación, hay una variedad de opciones disponibles . Las bridas de montaje incluyen ambas 4 - Hole y 2 - configuraciones de agujeros, habilitando la adjunta segura en diferentes configuraciones . además, conectores terminales con interfaces externos y roscadas proporcionan conexiones confiables y fácil instalación .}}.

Cuando se trata de interactuar con recintos o cavidades, los conectores terminales admiten tres métodos de transición distintos . El método de penetración de pared dieléctrica de aire garantiza una transmisión de señal eficiente con una interferencia mínima . La opción de penetración de metal -}}}}}}}}}} {6 {6 {6} El método de penetración de pared dieléctrica proporciona blindaje superior y robustez mecánica, ideal para entornos de alto rendimiento y resistentes .

With their outstanding performance, these terminal connectors are widely used in the field of communication infrastructure and are indispensable key components of base stations, satellite communication equipment, and wireless local area network (WLAN) systems. In the transceiver systems of various devices, they can efficiently match with RF components such as antennas and various transceiver modules, ensuring the accurate input and output of RF signals and contributing A la operación estable y eficiente de todo el enlace de comunicación .

Conectores de terminal de SMA

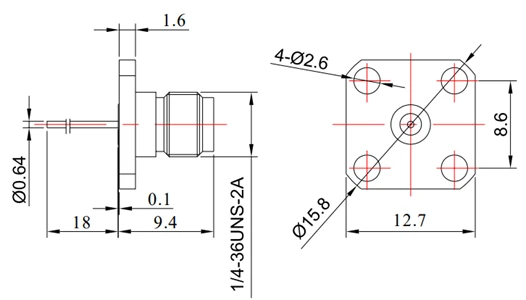

Sku	Frecuencia	Pin l	Pin D	VSWR	Instalación
FR 2- SMA-KFD0110	DC - 26.5 GHZ	18 mm	0.64 mm	1.15	Bloqueo de tornillo

Sku	Frecuencia	Pin l	Pin D	Contacto D	VSWR	Instalación
FR 2- SMA-KFD0101	DC - 26.5 GHZ	2 mm	0.8 mm	4 mm	1.15	Bloqueo de tornillo
Sku	Frecuencia	Pin l	Pin D	Dieléctrico D	VSWR	Instalación
Fr 2- SMA-KFD0405A	DC - 26.5 GHZ	1.3 mm	0,4 mm	3.2 mm	1.15	Bloqueo de tornillo

Conectores de terminal de SMA

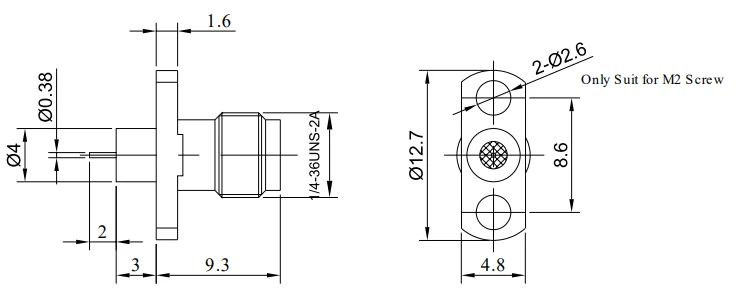

Sku	Frecuencia	Pin l	Pin D	VSWR	Instalación
FR 2- SMA-KFD0702	DC - 26.5 GHZ	2 mm	0.38 mm	1.15	Bloqueo de tornillo

Conectores de terminales de 2.92 mm

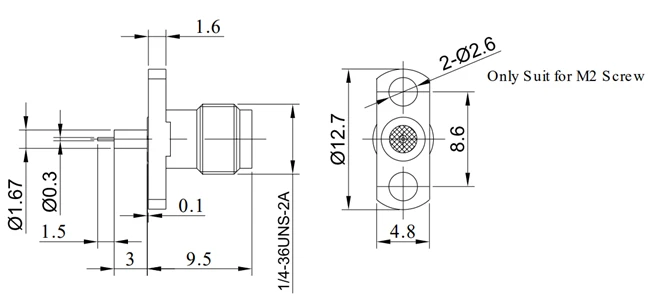

Sku	Frecuencia	Pin l	Pin D	Dieléctrico D	VSWR	Instalación
FR 2-2.92- KFD0705	DC - 26.5 GHZ	1.5 mm	0.30 mm	1.67 mm	1.15	Bloqueo de tornillo
Sku	Frecuencia	Pin l	Pin D	Contacto D	VSWR	Instalación
FR 2-2.92- KFD0402	DC - 26.5 GHZ	1.5 mm	0.3 mm	4 mm	1.15	Bloqueo de tornillo
Sku	Frecuencia	Pin l	Pin D	Dieléctrico D	VSWR	Instalación
FR 2-2.92- KFD0405	DC - 26.5 GHZ	1.5 mm	0.3 mm	1.67 mm	1.15	Bloqueo de tornillo

Conectores de terminales GPO (SMP) y GPO (MINI-SMP)
Sku	Frecuencia	Pin l	Pin D	Contacto D	VSWR	Instalación
Fr 2- gppo (m) -jd 1- F	DC - 65 GHZ	1.8 mm	0.30 mm	2.18 mm	1.32@18ghz	Soldadura

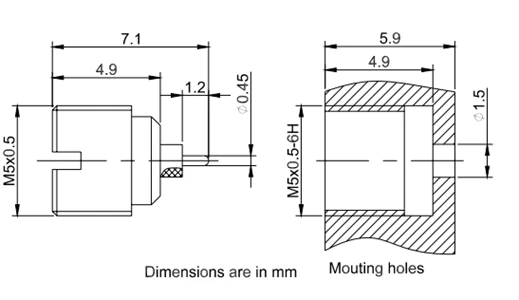

Sku	Frecuencia	Pin l	Pin D	Tornillo	VSWR	Instalación
Fr 2- GPO-JYD12G	DC - 26.5 GHZ	1.2 mm	0,45 mm	M5*0.5	1.40	Rosca de tornillo
Sku	Frecuencia	Pin l	Pin D	Tornillo	VSWR	Instalación
Fr 2- gppo-jyd 2- f	DC - 40 GHZ	1 mm	0.3 mm	M4*0.5_6g	1.22	Rosca de tornillo

Conectores de terminales GPO (SMP)
Sku	Frecuencia	Pin l	Pin D	Tornillo	VSWR	Instalación
Fr 2- GPO-JYD26AG-L	DC - 26.5 GHZ	2 mm	0,45 mm	M5*0.5	1.40	Rosca de tornillo
Sku	Frecuencia	Pin l	Pin D	Tornillo	VSWR	Instalación
Fr 2- GPO-JYD26G-L	DC - 40 GHZ	2 mm	0,7 mm	M5*0.5	1.43	Rosca de tornillo
