¿Cómo medir el rendimiento de un conector RF con precisión?
Dejar un mensaje
Medir con precisión el rendimiento de los conectores de RF es crucial en el ámbito de la tecnología de radiofrecuencia. Como proveedor de conectores de RF, entendemos la importancia de proporcionar productos de alta calidad y garantizar que su rendimiento cumpla con los requisitos estrictos de varias aplicaciones. En este blog, exploraremos los aspectos y métodos clave para medir el rendimiento de los conectores de RF.
1. Comprender los conceptos básicos de los conectores de RF

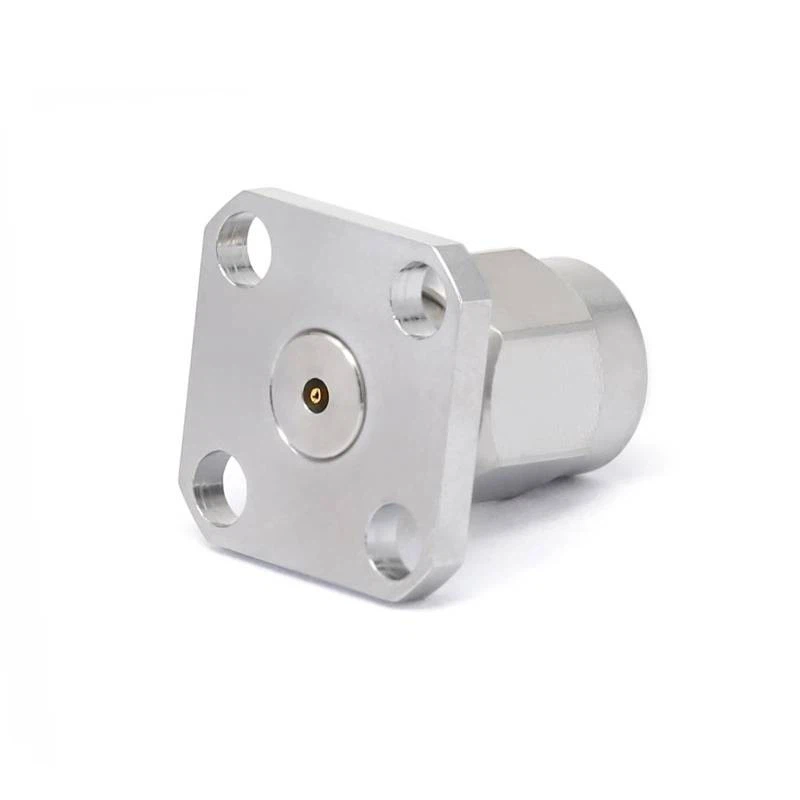

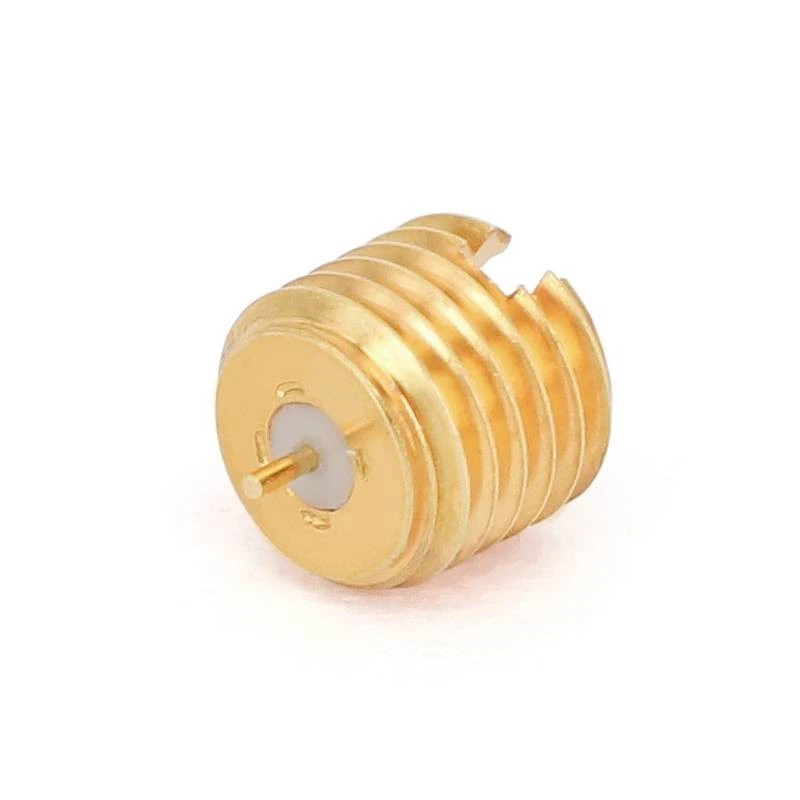

Los conectores de RF se utilizan para unir secciones de la línea de transmisión de RF, como cables coaxiales, placas de circuito impreso y antenas. Desempeñan un papel vital en el mantenimiento de la integridad de la señal y minimizan la pérdida de señal durante la transmisión de señales de radiofrecuencia. Hay diferentes tipos de conectores de RF disponibles, incluidoConectores reemplazables en el campo,Conectores de PCB, yConectores terminales, cada uno diseñado para aplicaciones y entornos específicos.
2. Parámetros de rendimiento clave de los conectores RF
2.1 Pérdida de inserción
La pérdida de inserción es uno de los parámetros de rendimiento más importantes de los conectores de RF. Mide la cantidad de potencia de señal perdida cuando el conector se inserta en la línea de transmisión. Una pérdida de inserción más baja indica un mejor rendimiento del conector, ya que se disipa menos potencia de señal. La pérdida de inserción se expresa típicamente en decibelios (db).
Para medir la pérdida de inserción, se usa comúnmente un analizador de red vectorial (VNA). El VNA envía una señal conocida a través del conector y mide la señal de salida. Al comparar las potencias de la señal de entrada y salida, se puede calcular la pérdida de inserción. La medición debe llevarse a cabo en el rango de frecuencia de interés, ya que la pérdida de inserción puede variar con la frecuencia.
2.2 Pérdida de retorno
La pérdida de retorno es una medida de la cantidad de potencia de señal reflejada desde el conector. Es causado por desajustes de impedancia entre el conector y la línea de transmisión. Una alta pérdida de retorno indica una buena coincidencia de impedancia y menos reflexión de señal. La pérdida de retorno también se expresa en Decibels (DB).
Similar a la medición de pérdida de inserción, se usa un VNA para medir la pérdida de retorno. El VNA envía una señal al conector y mide la señal reflejada. La relación de la potencia reflejada con la potencia incidente se usa para calcular la pérdida de retorno. La medición de la pérdida de retorno a diferentes frecuencias ayuda a identificar cualquier desajustado de impedancia dependiente de la frecuencia.
2.3 Impedancia característica
La impedancia característica es la relación del voltaje a la corriente en una línea de transmisión. Para los conectores de RF, mantener una impedancia característica consistente es esencial para minimizar las reflexiones de la señal y garantizar la transmisión de señal adecuada. Las impedancias características comunes para los conectores de RF son de 50 ohmios y 75 ohmios.
La impedancia característica de un conector de RF se puede medir utilizando un reflectómetro de dominio de tiempo (TDR). El TDR envía un pulso rápido y ascendente al conector y mide las reflexiones. Al analizar la forma y el momento de las reflexiones, se puede determinar la impedancia característica.
2.4 relación de onda estacionaria de voltaje (VSWR)
VSWR es una medida de la coincidencia de impedancia entre el conector y la línea de transmisión. Está relacionado con la pérdida de retorno y se define como la relación del voltaje máximo al voltaje mínimo a lo largo de la línea de transmisión. Un VSWR de 1: 1 indica una coincidencia de impedancia perfecta, mientras que los valores de VSWR más altos indican mayores desajustes de impedancia.
VSWR se puede calcular a partir de la pérdida de retorno utilizando la fórmula: VSWR = (1 + γ)/(1 - γ), donde γ es el coeficiente de reflexión. Se puede usar un VNA para medir VSWR primero midiendo la pérdida de retorno y luego calculando el VSWR usando la fórmula anterior.
2.5 aislamiento
El aislamiento es una medida de la capacidad de un conector de RF para evitar el acoplamiento de señales entre diferentes puertos o canales. En los conectores de puerto múltiple, se requiere un buen aislamiento para evitar la interferencia entre las señales. El aislamiento se expresa típicamente en decibelios (DB), con valores más altos que indican un mejor aislamiento.
Para medir el aislamiento, se puede usar un VNA. El VNA envía una señal a un puerto del conector y mide la fuga de señal a otros puertos. La relación de la potencia de la señal de entrada a la potencia de señal filtrada se usa para calcular el aislamiento.
3. Configuración y consideraciones de medición
3.1 Calibración
La calibración es un paso crítico en la medición precisa del rendimiento del conector de RF. Antes de medir cualquier parámetro, el equipo de medición, como VNA o TDR, debe calibrarse. La calibración asegura que los resultados de la medición sean precisos y confiables.
Existen diferentes métodos de calibración disponibles, como la calibración corta - abierta - carga - a través de (solt). En la calibración de solt, un cortocircuito, un circuito abierto, una carga con impedancia conocida y una conexión a a través de la conexión para calibrar el equipo de medición. El proceso de calibración compensa los efectos de los cables de medición, los accesorios y el equipo en sí.
3.2 Accesorios de prueba
Los accesorios de prueba se utilizan para mantener los conectores de RF durante el proceso de medición. Deben estar diseñados para minimizar las pérdidas o reflexiones adicionales que puedan afectar los resultados de la medición. Los accesorios de prueba deben tener una coincidencia de impedancia adecuada con el conector y el equipo de medición.
Por ejemplo, al medir los conectores de PCB, se puede usar un accesorio de prueba de PCB. El accesorio de prueba debe tener un diseño e impedancia similares a la PCB real donde se utilizará el conector. Esto ayuda a garantizar que los resultados de la medición sean representativos del rendimiento del conector en la aplicación Real -World.
3.3 Condiciones ambientales
Las condiciones ambientales también pueden afectar el rendimiento de los conectores de RF. La temperatura, la humedad y la vibración pueden causar cambios en las propiedades eléctricas de los materiales del conector, lo que lleva a variaciones en el rendimiento. Por lo tanto, es importante controlar las condiciones ambientales durante el proceso de medición.
Las mediciones deben llevarse a cabo en un entorno controlado, como un laboratorio controlado de temperatura y humedad. Si el conector está destinado a su uso en entornos hostiles, se pueden realizar pruebas adicionales para simular estas condiciones y evaluar el rendimiento del conector bajo estrés.
4. Control de calidad y estándares de prueba
Como proveedor de conectores de RF, nos adhirimos a los estrictos estándares de control de calidad y estándares de prueba. Los estándares internacionales, como IEC (Comisión Electrotécnica Internacional) y MILD (estándar militar), proporcionan pautas para los requisitos de rendimiento y los métodos de prueba de los conectores de RF.
Por ejemplo, MIL - STD - 348 especifica los requisitos eléctricos, mecánicos y ambientales para los conectores de RF utilizados en aplicaciones militares. Siguiendo estos estándares, podemos asegurar que nuestros productos cumplan con los requisitos de mayor calidad y rendimiento.
5. Conclusión y llamado a la acción
Medir con precisión el rendimiento de los conectores de RF es esencial para garantizar su confiabilidad e idoneidad para diversas aplicaciones. Al utilizar los métodos y equipos de medición correctos, y siguiendo los estrictos estándares de control de calidad, podemos proporcionar conectores de RF de alta calidad que satisfagan las necesidades de nuestros clientes.
Si está en el mercado de conectores de RF y está interesado en aprender más sobre nuestros productos o discutir sus requisitos específicos, le recomendamos que se comunique con nosotros para una consulta detallada. Nuestro equipo de expertos está listo para ayudarlo a encontrar las mejores soluciones de conector de RF para sus proyectos.
Referencias
- "Manual de conectores RF" de Eric Bogatin
- Estándares IEC relacionados con conectores RF
- MIL - STD - 348 Estándar militar para conectores RF
