Conectores de PCB
Los conectores RF PCB, que es la abreviatura de los "conectores de placa de circuito impreso de radiofrecuencia", son componentes eléctricos profesionales. Están diseñados para lograr una conexión confiable entre cables coaxiales y placas de circuito impreso (PCB). Estos conectores juegan un papel crucial en la transmisión de la señal de alta frecuencia, asegurando el flujo suave de los datos en una amplia gama de escenarios de aplicación.
Descripción
Introducción al producto
Los conectores RF PCB, que es la abreviatura de los "conectores de placa de circuito impreso de radiofrecuencia", son componentes eléctricos profesionales. Están diseñados para lograr una conexión confiable entre cables coaxiales y placas de circuito impreso (PCB). Estos conectores juegan un papel crucial en la transmisión de la señal de alta frecuencia, asegurando el flujo suave de los datos en una amplia gama de escenarios de aplicación.
Los conectores RF PCB generalmente están diseñados con impedancias características de 50 o 75 ohmios. Esta coincidencia de impedancia precisa es de suma importancia, ya que se alinea con la impedancia de las líneas de transmisión. La impedancia no coincidente puede conducir a reflexiones de señal severas, lo que resulta en una pérdida significativa de señal y un rendimiento degradado. Estos conectores están diseñados específicamente para manejar señales de alta frecuencia. Algunos modelos son capaces de operar a frecuencias de hasta 110 GHz o incluso más. Cuentan con una baja pérdida de inserción, lo que significa que la intensidad de la señal permanece relativamente estable a medida que la señal pasa a través de los conectores.
Estilo del cuerpo del producto

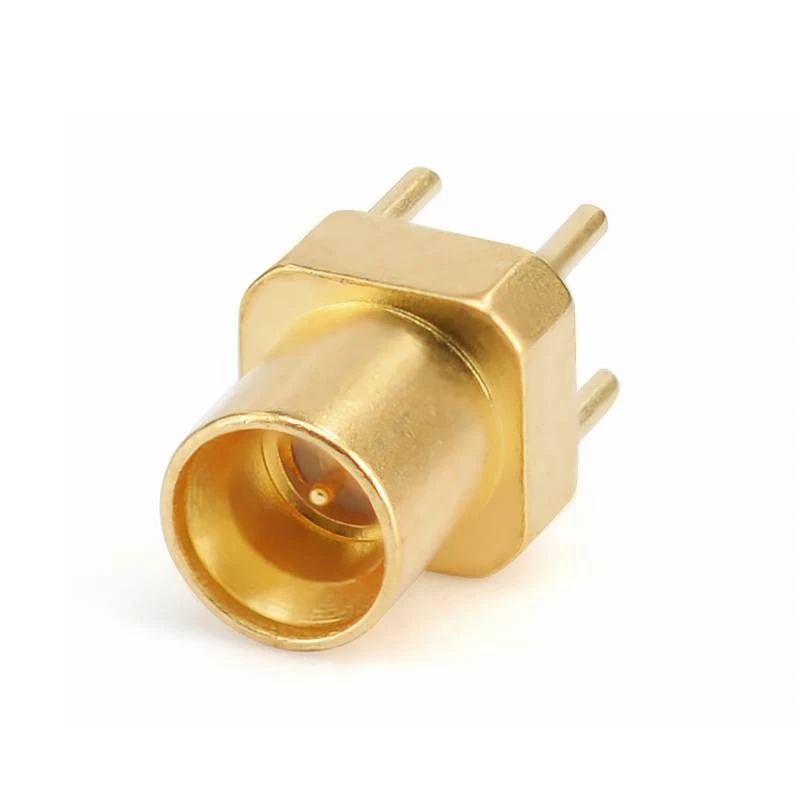

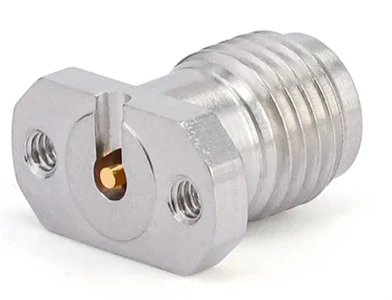

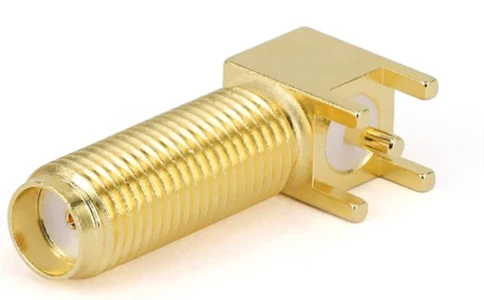

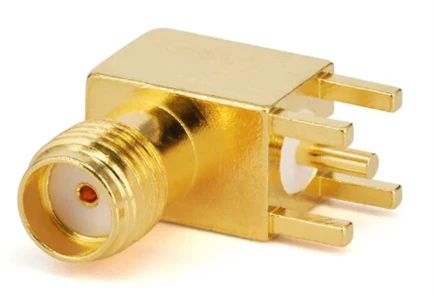

FlexIrf tiene una amplia variedad de tipos de puertos para conectores PCB. Los de uso común incluyen SMA, 2.92 mm, SSMC, SMB, MMCX, MCX, SMP y SSMP. Podemos seleccionar el conector apropiado en función de la frecuencia de funcionamiento y los escenarios de instalación.
Vienen en diferentes estilos de montaje, que incluyen montaje en agujeros, montaje en la superficie y montaje de borde. Esto permite una fácil integración en diferentes diseños de PCB. Por ejemplo, los conectores PCB RF montados en superficie a menudo se prefieren en dispositivos electrónicos compactos donde el espacio es limitado, ya que se pueden soldar directamente sobre la superficie de la PCB.
Aplicación de productos
Los conectores RF PCB se utilizan ampliamente en estaciones base móviles, donde aseguran la transmisión eficiente de señales de alta frecuencia entre la antena y la PCB. En equipos médicos como máquinas de resonancia magnética (resonancia magnética) y dispositivos de monitoreo de pacientes inalámbricos, los conectores de PCB RF se utilizan para transmitir señales de alta frecuencia con precisión. En la industria automotriz, los conectores RF PCB se utilizan en aplicaciones como sistemas de radar automotriz para funciones como el control de crucero adaptativo.
Preguntas frecuentes de adquisiciones
Datos de especificación del producto
|
Configuración |
|
|
Tipo de conector |
SMA/2.92 mm/2.4 mm/1.85 mm/GPO |
|
Impedancia del conector |
50 ohmios |
|
Polaridad del conector |
Estándar |
|
Método de montaje del conector |
Brida recta/ 2 orificio/ 4 orificio |
|
Método de fijación |
Contacto |
|
Información sobre materiales |
|
|
Contacto central |
Cubo de oro chapado |
|
Contacto externo |
Gold de latón chapado en |
|
Cuerpo |
Acero inoxidable y chapado en oro de latón |
|
Dieléctrico |
PEI/PTFE |
|
Datos ambientales |
|
|
Rango de temperatura |
-55 grado a +165 grado |
|
2011/65/UE (ROHS) |
Obediente |
Tipo de producto

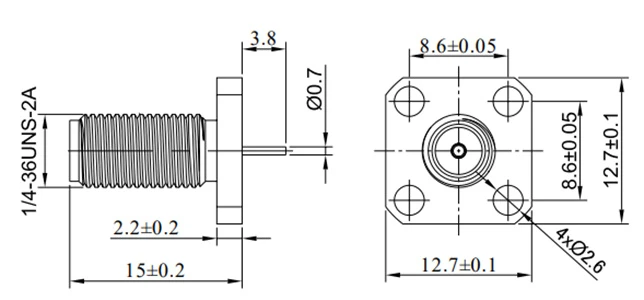

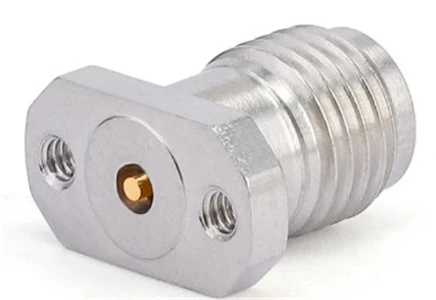

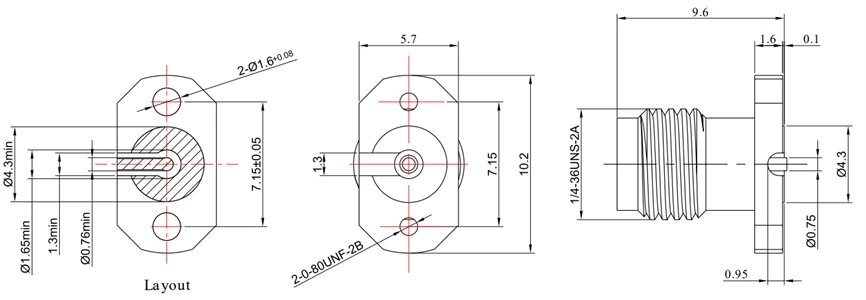

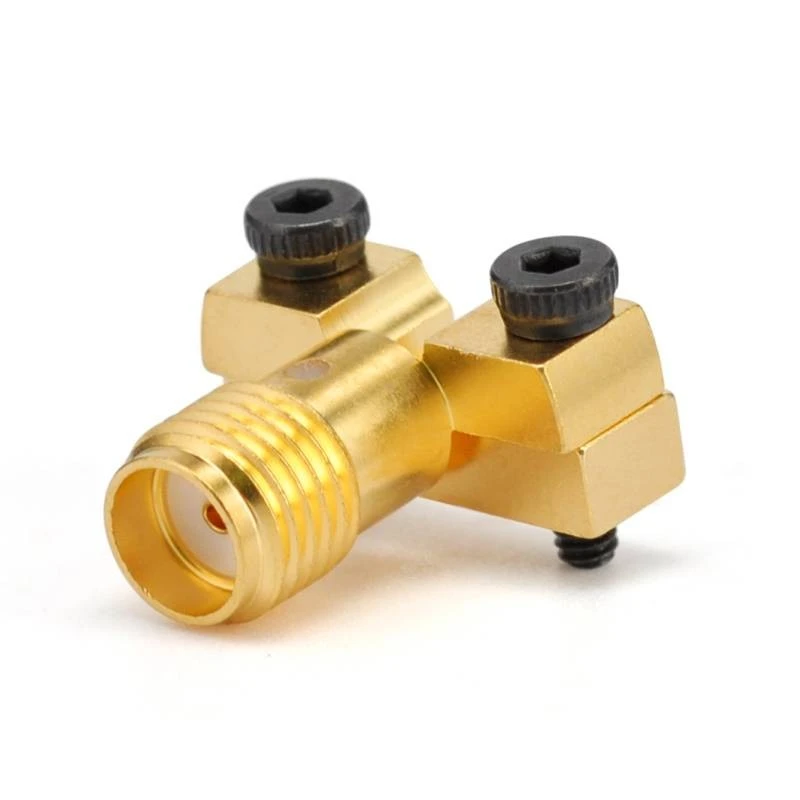

| Conectores SMA PCB | |||||
 |
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|

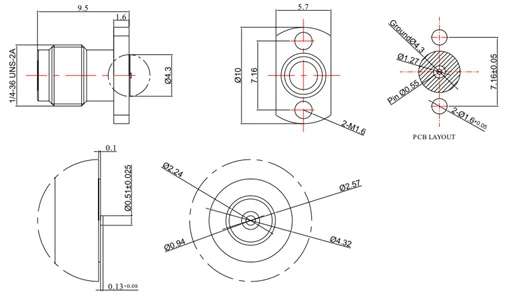

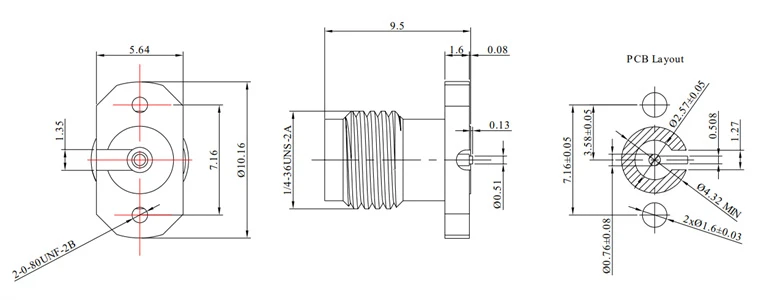

FR 2- sma-kfd 216-4 |
DC - 26. 5GHz |
1.20 |
Fijación |
Acero inoxidable |
Señal superficial |
|
|
|
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
FR 2- SMA-KFD216 |
DC - 26. 5GHz |
1.20 |
Fijación |
Acero inoxidable |
Señales intermedias e inferiores |
|
|
|
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
FR 2- sma-khd 104-1 |
DC - 12. 4GHz |
1.20 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|

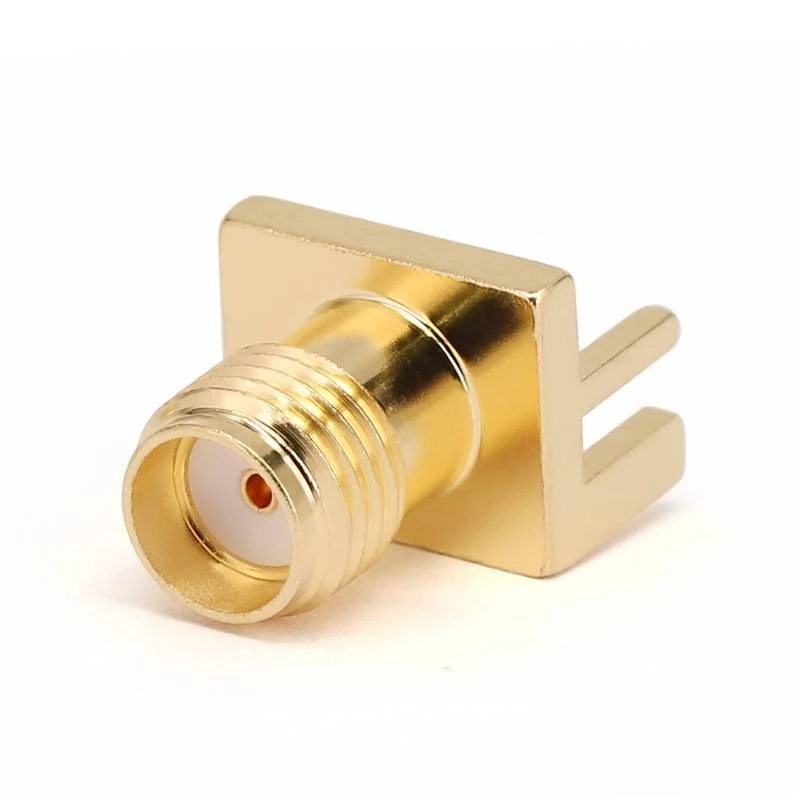

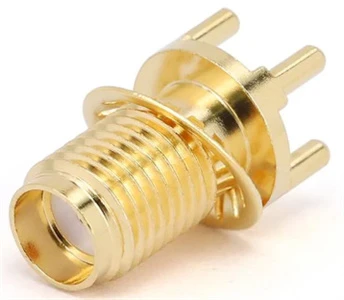

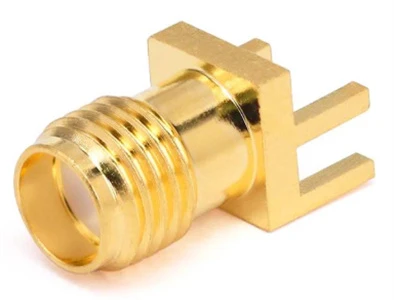

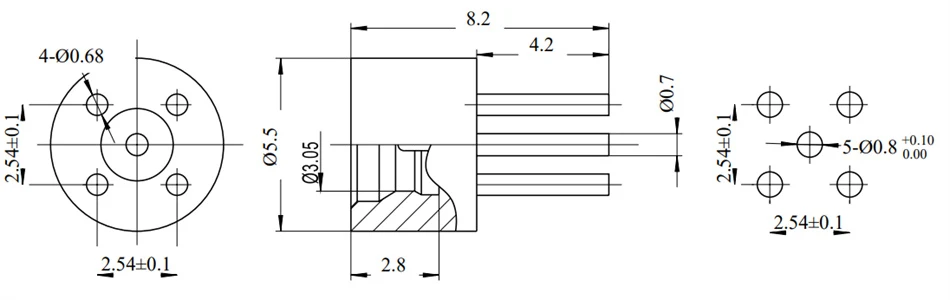

Conectores SMA PCB |
|||||
|
|
|
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|

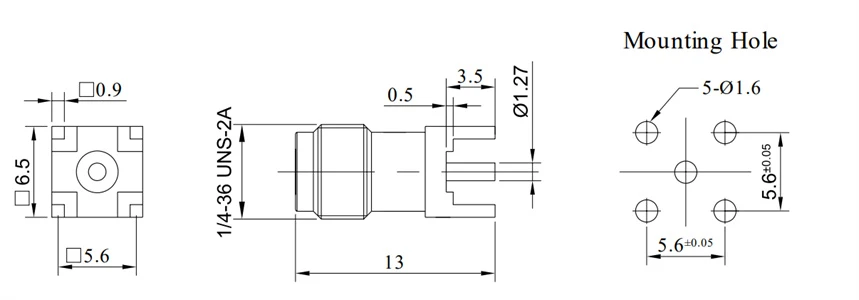

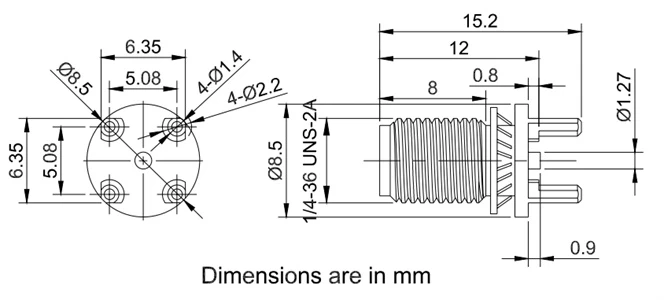

Fr 2- SMA-KHD100 |
DC - 18 GHZ |
1.25 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
|
|
||||
|

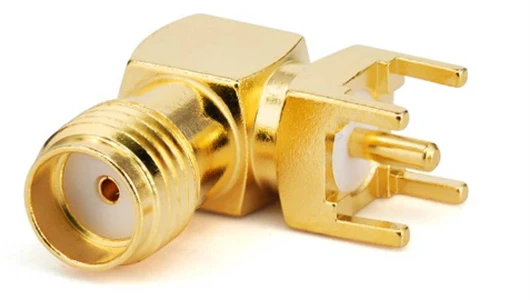

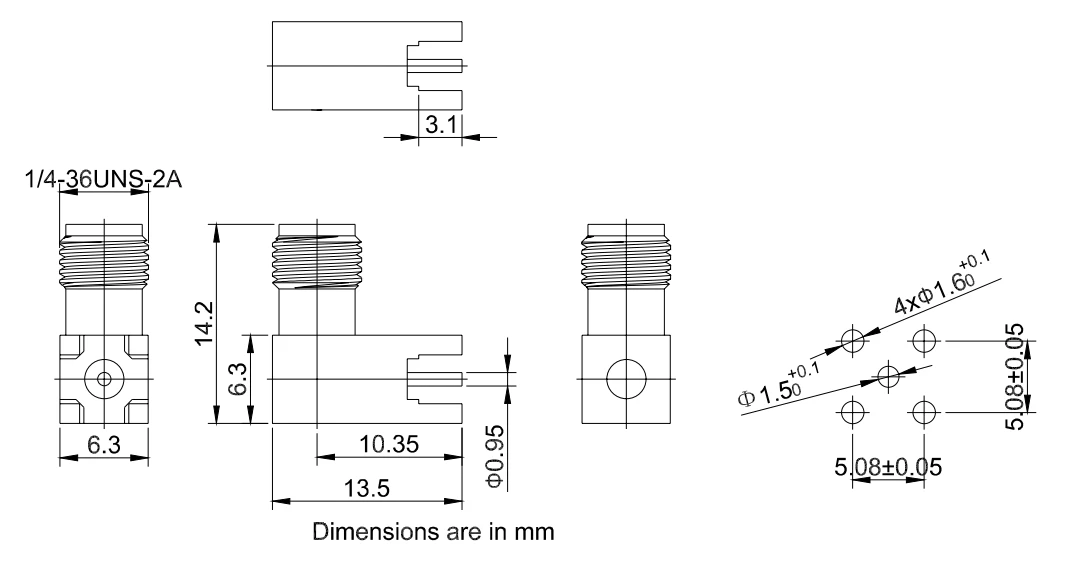

Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|

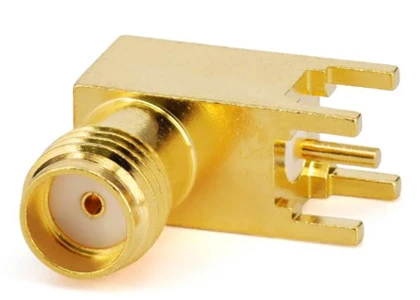

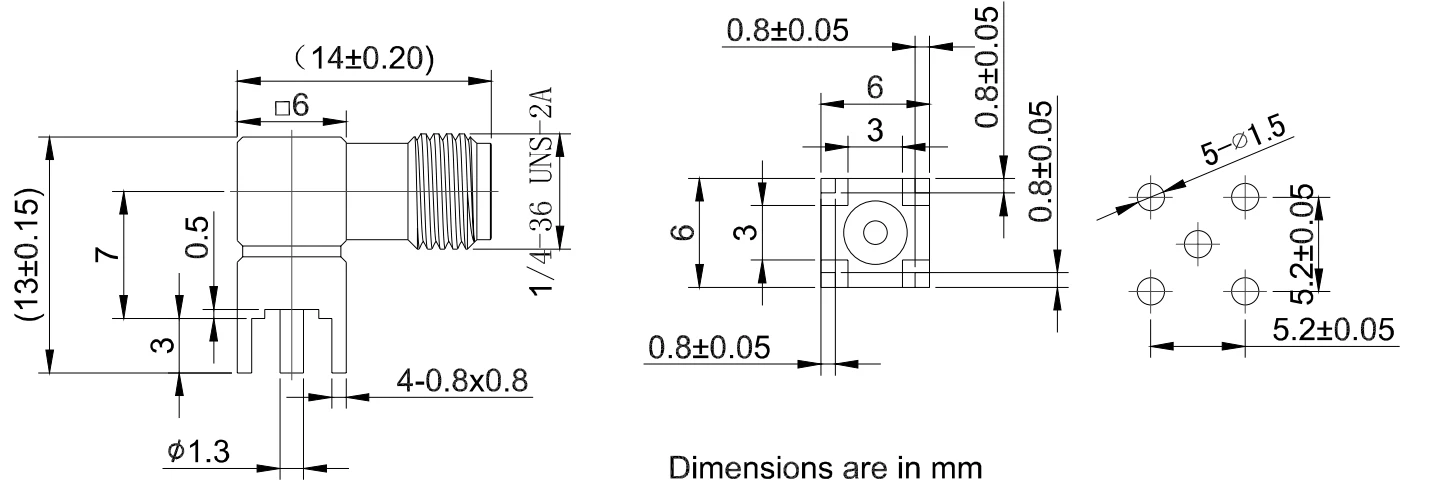

Fr 2- SMA-KWHD |
DC - 6 GHZ |
1.25 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
Conectores SMA PCB |
|||||
|
|
|
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|

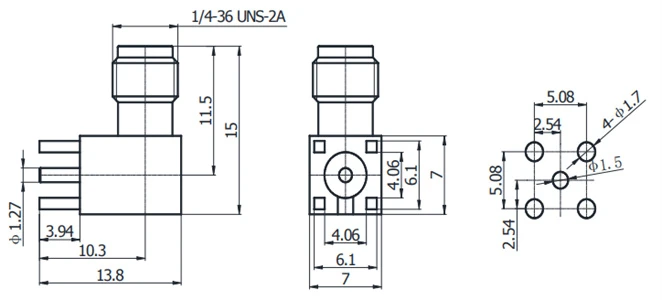

FR 2- SMA-KWHD10 |
DC - 6 GHZ |
1.25 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
|
|
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHZ |
1.25 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
FR 2- SMA-KWHD11 |
DC - 6 GHZ |
1.25 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
Conectores SMA PCB |
|||||
|
|
|
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
FR 2- SMA-KHD201A |
DC - 6 GHZ |
1.25 |
Soldado de cartucho horizontal |
Gold de latón chapado en |
N / A |
|
|
|
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHZ |
1.25 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
FR 2- SMA-KYFD0101 |
DC - 6 GHZ |
1.25 |
Fijación |
Gold de latón chapado en |
N / A |
|

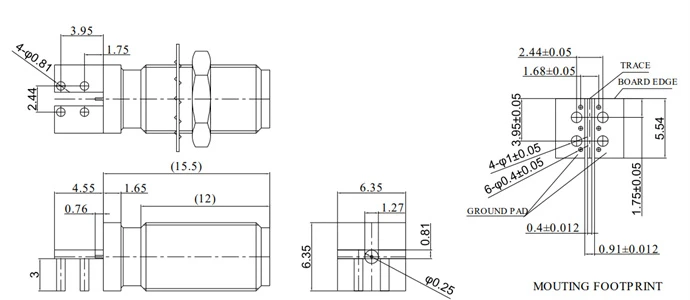

Conectores SMA PCB |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|

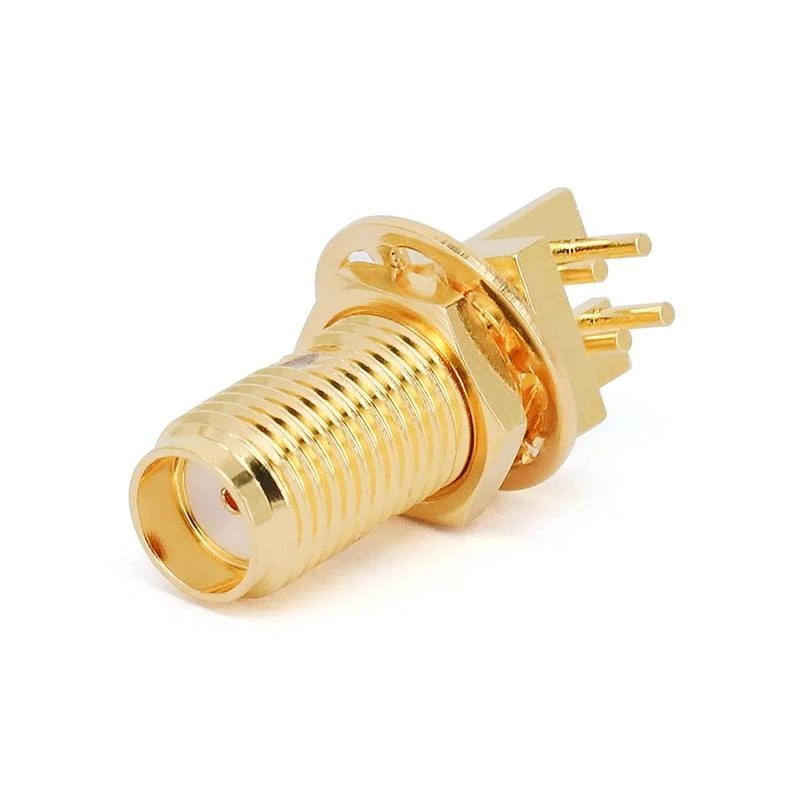

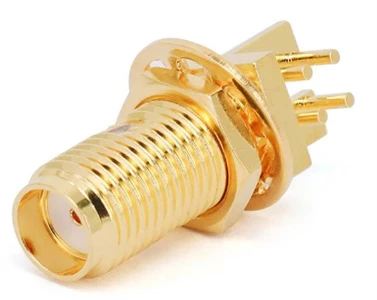

FR 2- SMA-KYHD321 |
DC - 26. 5GHz |
1.30 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2- sma-khd |
DC - 6 GHZ |
1.25 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|

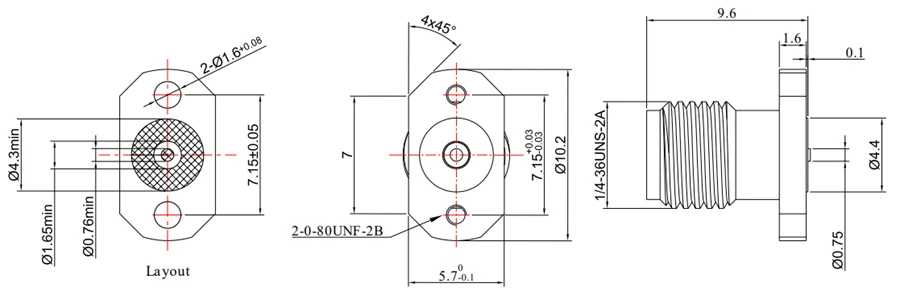

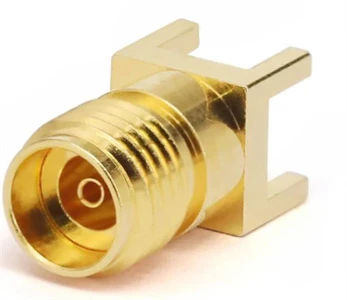

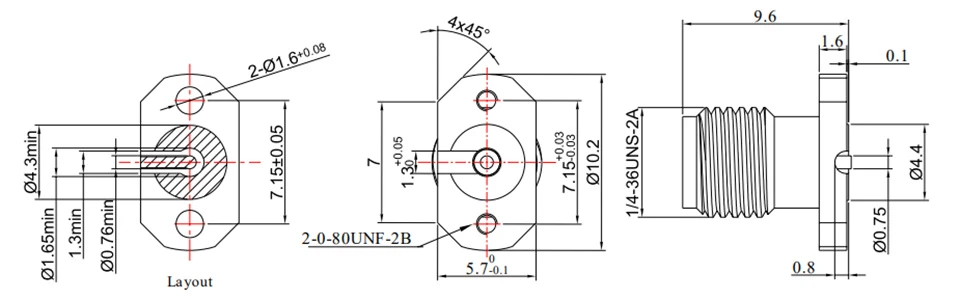

Conectores PCB de 2.92 mm |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2-2. 92- KFD216 |
DC - 40 GHZ |
1.25 |
Fijación |
Acero inoxidable |
Señal superficial |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2-2. 92- kfd 216-1 |
DC - 40 GHZ |
1.25 |
Fijación |
Acero inoxidable |
Señales intermedias e inferiores |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2-2. 92- khd100 |
DC - 40 GHZ |
1.25 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|

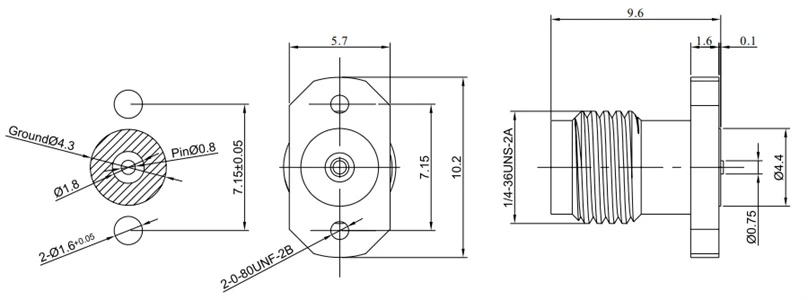

Conectores PCB de 3.5 mm |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2-3. 5- KFD216 |
DC - 26. 5GHz |
1.25 |
Fijación |
Acero inoxidable |
Señal superficial |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2-3. 5- kfd 216-1 |
DC - 26. 5GHz |
1.25 |
Fijación |
Acero inoxidable |
Señales intermedias e inferiores |
|

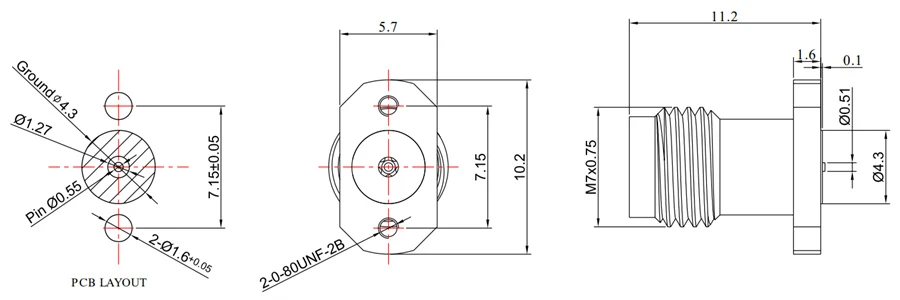

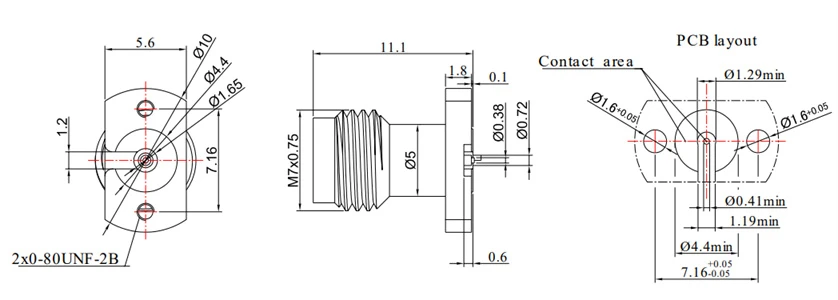

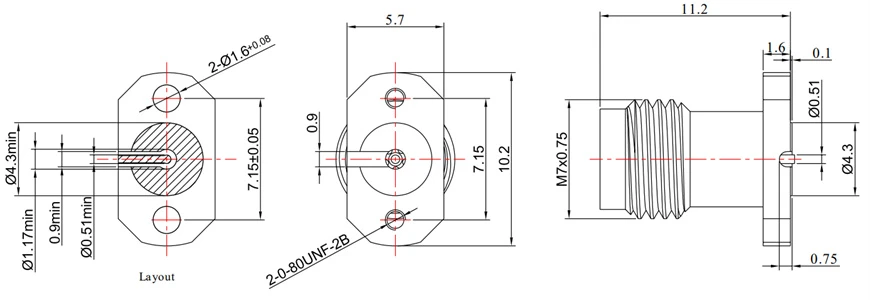

Conectores PCB de 2.4 mm |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2-2. 4- KFD216 |
DC - 50 Hz |
1.25 |
Fijación |
Acero inoxidable |
Señal superficial |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Fijación |
Acero inoxidable |
Señales intermedias e inferiores |
|

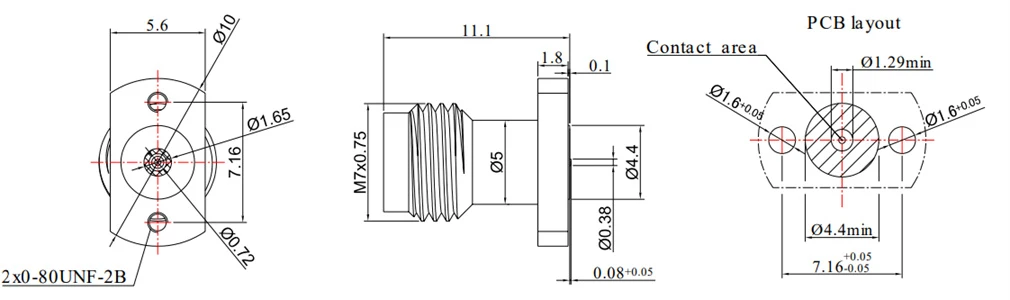

Conectores PCB de 1.85 mm |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2-1. 85- KFD216 |
DC - 67 Hz |
1.30 |
Fijación |
Acero inoxidable |
Señal superficial |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2-2. 4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Fijación |
Acero inoxidable |
Señales intermedias e inferiores |
|
Conectores PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|

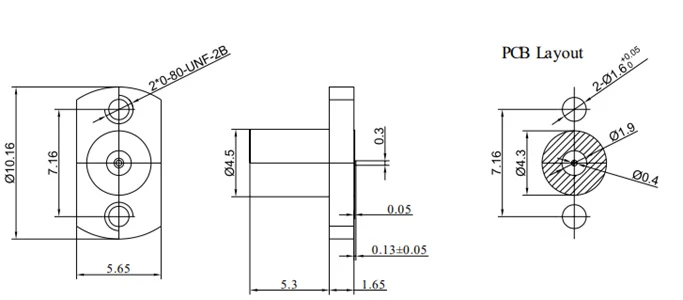

Fr 2- GPO-JFD216 |
DC - 40 GHZ |
1.50 |
Fijación |
Acero inoxidable |
Señal superficial |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|

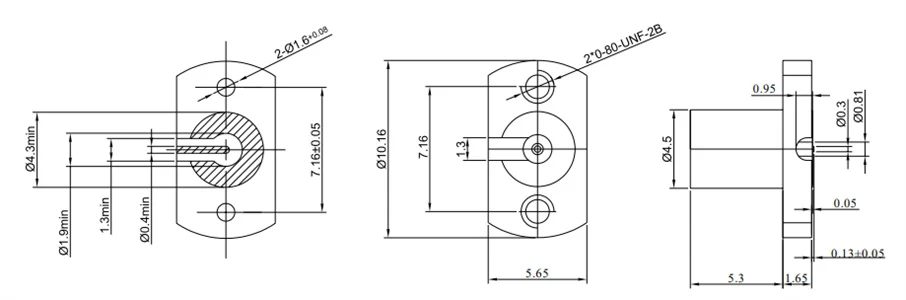

Fr 2- GPO-JFD 216-1 |
DC - 40 GHZ |
1.50 |
Fijación |
Acero inoxidable |
Señales intermedias e inferiores |
|
|
 |
||||
|

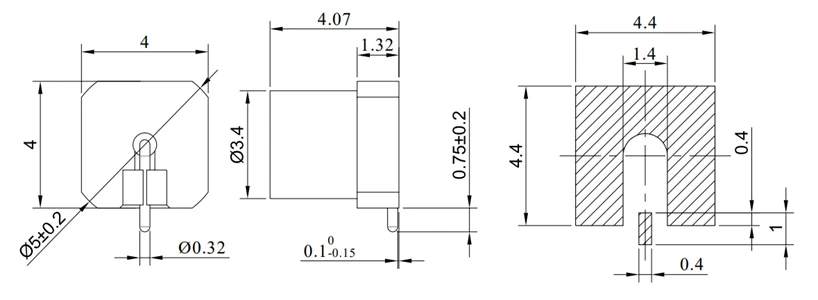

Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2- GPO-KHD |
DC - 18 Hz |
1.25 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|

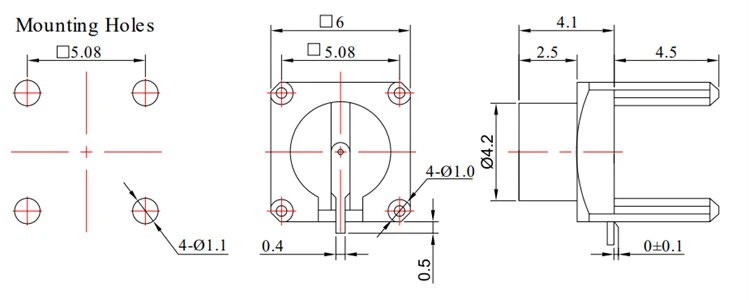

Conectores PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- GPO-JHD15 |
DC - 40 GHZ |
1.50 |
Soldado de cartuchos |
Gold de latón chapado en |
Retención limitada |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- GPO-JFD 246- F |
DC - 26. 5GHz |
1.45 |
Fijación |
Gold de latón chapado en |
Detención completa |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- GPO-JHD 23- F |
DC - 26. 5GHz |
1.45 |
Cartucho y soldadura de superficie |
Gold de latón chapado en |
Detención completa |
|

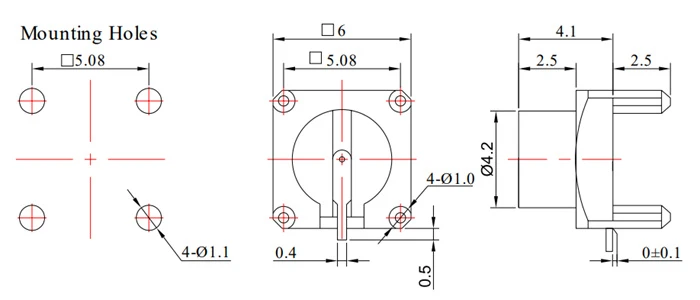

Conectores PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- GPO-JHD 23- L |
DC - 26. 5GHz |
1.45 |
Cartucho y soldadura de superficie |
Gold de latón chapado en |
Retención limitada |
|
|
|
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- GPO-JHD 23- S |
DC - 26. 5GHz |
1.45 |
Cartucho y soldadura de superficie |
Gold de latón chapado en |
Liso |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- GPO-JHD 2- S |
DC - 26. 5GHz |
1.45 |
Soldado de cartuchos |
Gold de latón chapado en |
Liso |
|

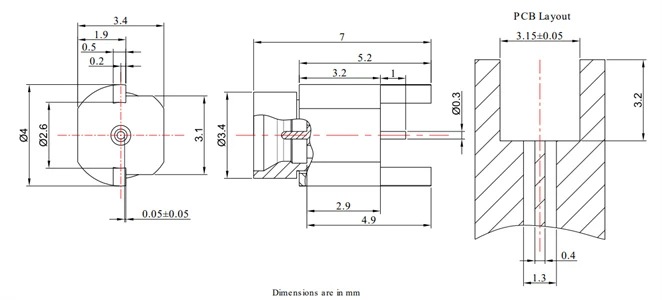

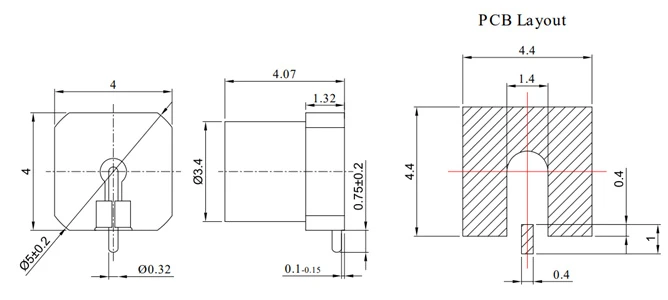

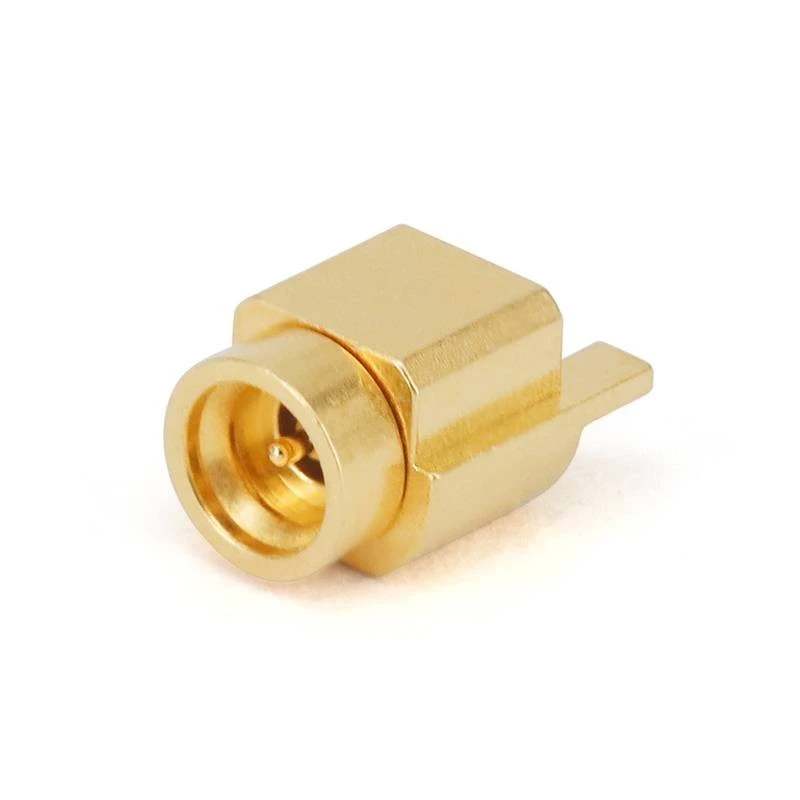

Conectores PCB GPPO (MINI-SMP) |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- gppo-jhd 1- S |
DC - 65 GHZ |
1.57@40G |
Soldadura en superficie |
Gold de latón chapado en |
Liso |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- gppo-jhd1 |
DC - 65 GHZ |
1.57@40G |
Soldadura en superficie |
Gold de latón chapado en |
Detención completa |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- gppo-jhd20r |
DC - 40 GHZ |
1.25 |
Soldadura de superficie horizontal |
Gold de latón chapado en |
Liso |
|
Conectores PCB GPPO (MINI-SMP) y G3PO (SMPS) |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
FR 2- GPO-JHD-S |
DC - 40 GHZ |
1.50 |
Soldado de cartuchos |
Gold de latón chapado en |
Liso |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Tipo de interfaz |
|
Fr 2- G3po-JHD 10-1 |
DC - 100 GHZ |
1.70 |
Soldadura de superficie horizontal |
Gold de latón chapado en |
Liso |
|

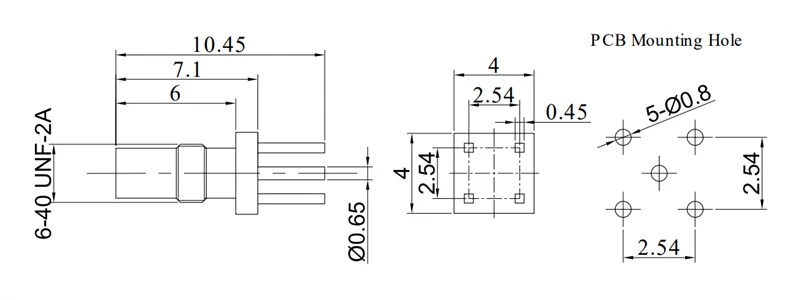

Conectores SSMC PCB |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
FR 2- SSMC-JWHD1 |
DC - 6 GHZ |
1.35 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|

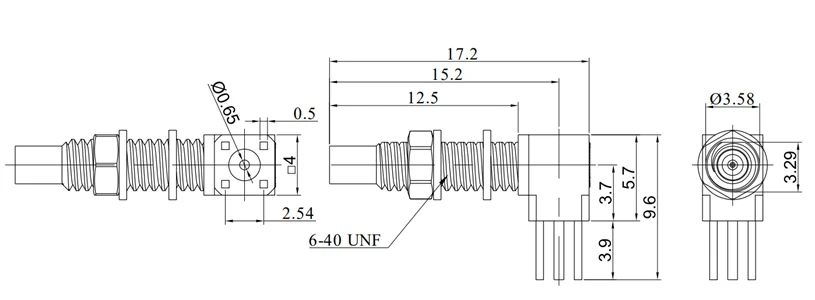

Fr 2- SSMC-JYWHD5 |
DC - 6 GHZ |
1.35 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
FR 2- SSMC-JHD2 |
DC - 6 GHZ |
1.35 |
Soldado de cartuchos |
Gold de latón chapado en |
Liso |
|

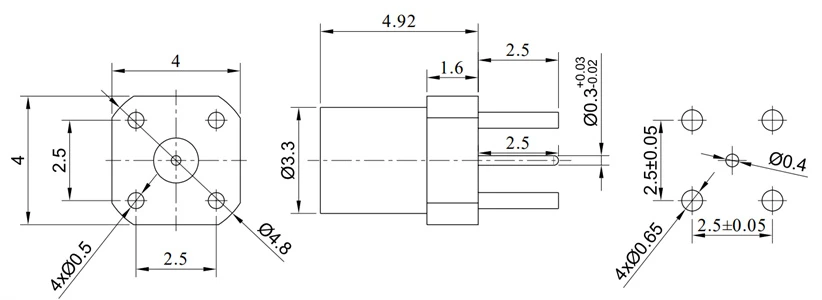

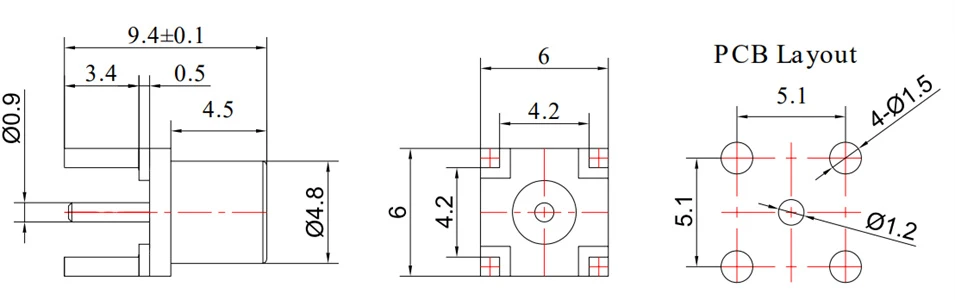

Conectores MMCX y MCX PCB |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2- MCX-KHD101E |
DC - 6 GHZ |
1.30 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
|
 |
||||
|

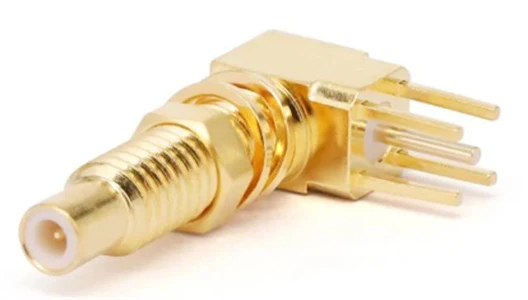

Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2- mcx-kyd1e |
DC - 6 GHZ |
1.20 |
Montaje de mamparo |
Gold de latón chapado en |
N / A |
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|

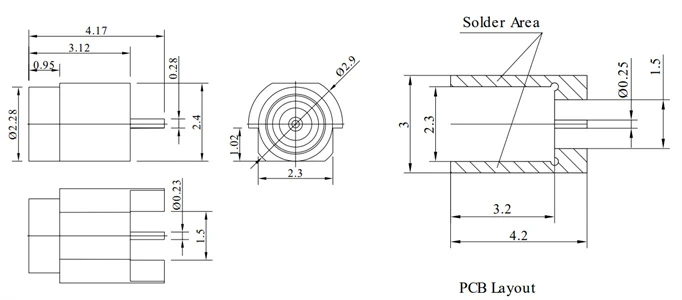

Fr 2- mmcx-khd1e |
DC - 6 GHZ |
1.20 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|

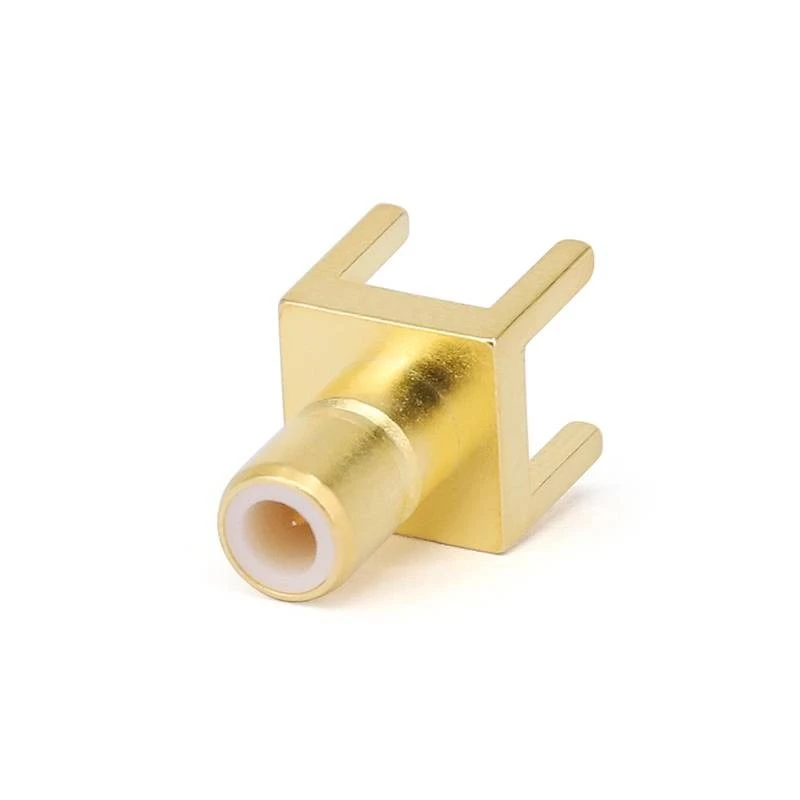

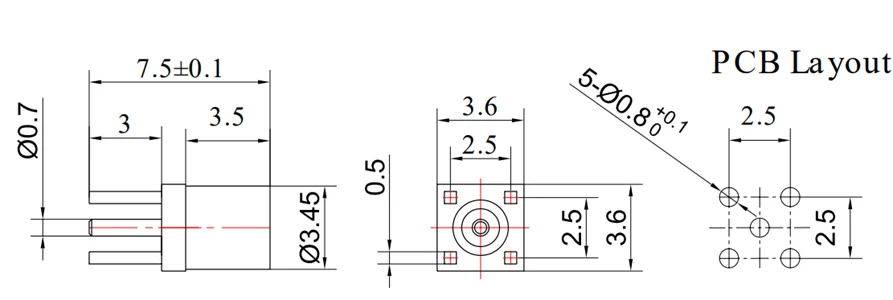

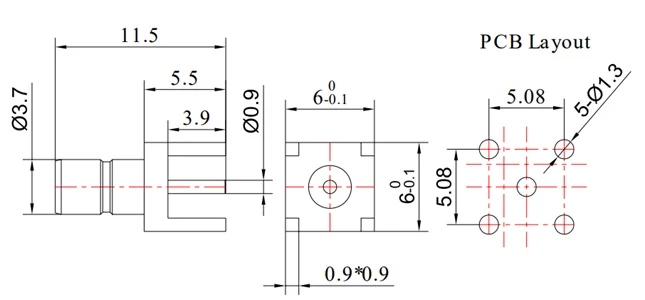

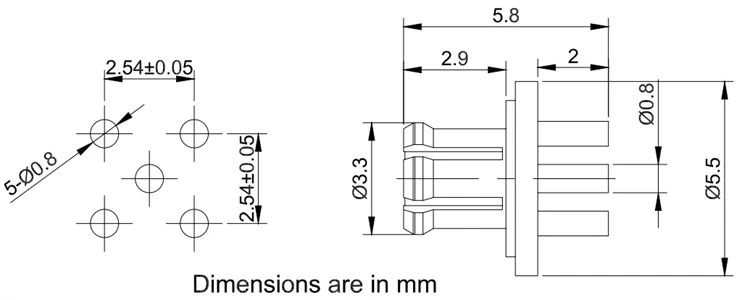

Conectores SMB PCB |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2- SMB-JHD101E |
DC - 6 GHZ |
1.35 |
Soldado de cartuchos |
Gold de latón chapado en |
N / A |
|
Conectores BNC PCB |
|||||
|
|
 |
||||
|
Sku |
Frecuencia |
VSWR |
Instalación |
Material |
Modo de señal |
|
Fr 2- bnc-ky -3 |
DC - 4 GHZ |
1.30 |
Montaje de mamparo |
Latón ni chapado |
N / A |
