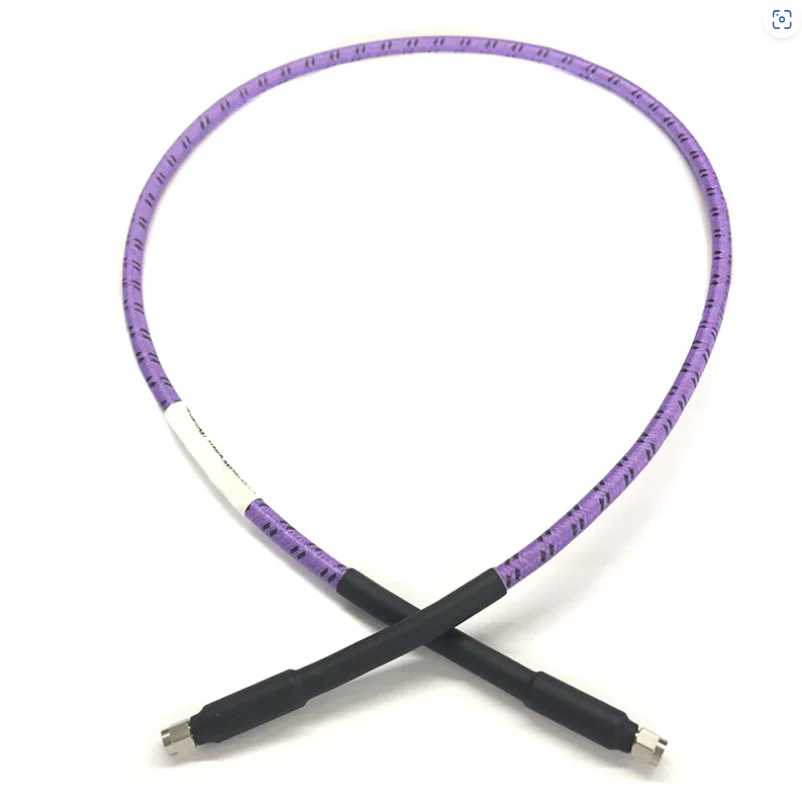

Cómo elegir el conjunto de cable de RF



Seleccionar el conjunto de cable RF derecho es crucial para garantizar la transmisión de señal confiable en campos como telecomunicaciones, radar, prueba y medición, sistemas aeroespaciales e industriales. El proceso de selección requiere equilibrar el rendimiento eléctrico, las características mecánicas, la resistencia ambiental y los requisitos de aplicación específicos. Aquí hay una guía paso a paso para ayudarlo a tomar una decisión informada:



1. Aclarar los requisitos y escenarios de la aplicación

Prueba y medición: Flexión frecuente, conexiones repetidas y requisitos de alta precisión (por ejemplo, equipo de laboratorio, osciloscopios).

Instalación fija: Estabilidad a largo plazo y necesidades de bajo mantenimiento.

Entornos duros: Exposición a temperaturas extremas, humedad, vibración o productos químicos (por ejemplo, torres al aire libre, aeroespacial, maquinaria industrial).

Sistemas de alta modificación: Flexibilidad y durabilidad en estados en movimiento (por ejemplo, drones, robots, dispositivos portátiles).



2. Evaluar los parámetros clave de rendimiento eléctrico

a. Rango de frecuencia

Los cables de RF tienen una frecuencia operativa máxima, más allá de la cual la pérdida de señal (atenuación) aumenta considerablemente. Asegúrese de que la frecuencia nominal del cable cubra el rango operativo de su sistema:

Baja frecuencia (menor o igual a 6 GHz): RG 58, RG316 (común en la electrónica de consumo).

Frecuencia media (6–26 GHz): .086, .141 cables semi-flexibles y semi-rígidos.

Alta frecuencia (26–40 GHz): amplitud de pérdida ultra baja y cables coaxiales estables de fase (p. Ej., Para comunicaciones por satélite, radar).

Frecuencia ultra alta (40-110 GHz): amplitud de pérdida ultra baja y cables coaxiales estables de fase (sistemas de onda milimétrica).

b. Atenuación (pérdida de señal)

La atenuación (DB\/FT) mide la pérdida de señal a la distancia y aumenta con la frecuencia. Para la transmisión de larga distancia, priorice los cables de baja atenuación.

do. Coincidencia de impedancia

El desajuste de la impedancia provoca la reflexión de la señal, reduce la eficiencia y la creación de interferencias. Haga coincidir la impedancia del cable con su sistema:

La mayoría de los sistemas de RF (por ejemplo, militar, telecomunicaciones, equipos de prueba): 50Ω.

Sistemas de televisión de video \/ cable: 75Ω.

Evite mezclar impedancias (por ejemplo, cable de 50Ω con conectores de 75Ω).

d. Capacidad de manejo de potencia

El cable debe resistir la potencia del sistema (promedio y potencia máxima) para evitar el sobrecalentamiento o la descomposición. Factores clave:

Potencia promedio: potencia continua (por ejemplo, 100W en estaciones base).

Potencia máxima: potencia de pulso corto (por ejemplo, kilovatio-nivel en radar).

Derree en entornos de alta temperatura (p. Ej., Reducción del 20% a 60 grados).

mi. Estabilidad de fase

En los sistemas sensibles a la fase, como aquellos con señales diferenciales, minimizan la deriva de fase causada por cambios de temperatura o flexión. Elija cables con amplitud estable y características de fase.



3. Evaluar las características mecánicas

a. Flexibilidad

Alta flexibilidad: use cables flexibles para escenarios que requieren flexión frecuente (por ejemplo, cables de prueba).

Baja flexibilidad: para instalaciones fijas que necesitan estabilidad, use semi-rígido (conductor externo de cobre sólido) o cables semi flexibles.

b. Durabilidad

Radio de flexión: asegúrese de que el cable pueda soportar el radio de flexión mínimo sin degradación del rendimiento.

Resistencia al desgaste: use cables con vainas robustas (por ejemplo, vainas trenzadas de nylon de acero inoxidable) en entornos industriales hostiles.



4. Considere la resistencia ambiental

El cable debe funcionar correctamente en sus condiciones de funcionamiento:

Rango de temperatura: grado industrial (-40 grado a 125 grados), grado aeroespacial (-55 grado a 165 grados) o entornos extremos. Superconductores de alta temperatura (por ejemplo, el aislamiento PTFE puede soportar -65 grado a 200 grados).

Resistencia a la humedad \/ Clasificación IP: el uso al aire libre requiere cables \/ conectores impermeables (p. Ej., Conectores de tipo N IP67 \/ IP68 con juntas tóricas).

Resistencia química \/ resistencia a los rayos UV: para escenarios expuestos al aceite, el combustible o la luz solar (p. Ej., Etilen-tetrafluoroetileno copolímero de copolímero para resistencia química; PVC estabilizado por UV para uso exterior).

Vibración \/ Resistencia de choque: las aplicaciones militares \/ aeroespaciales requieren cables con un blindaje robusto y alivio de la tensión (por ejemplo, que cumple con los estándares MIL-DTL -17).



5. Seleccione conectores compatibles

Los conectores deben coincidir con la interfaz de cable y equipo, con baja pérdida de inserción y conexión confiable:

Tipos comunes: SMA (hasta 18 GHz), tipo N (hasta 18 GHz, alta potencia), TNC (resistente a la vibración), BNC (baja frecuencia, conexión rápida), 2.92 mm (hasta 40 GHz), 1.85 mm (hasta 67 GHz).

Características: Elija conectores de enjuague, soldadura o compresión en función de las necesidades de instalación. En entornos duros, seleccione conectores de acero inoxidable sobre los de latón.

Género y polaridad: asegurar que los extremos masculinos \/ femeninos coincidan con el equipo (por ejemplo, SMA hombre a mujer de tipo N).



6. Costo de saldo y confiabilidad

Los cables de alto rendimiento (por ejemplo, conductores de plata, PTFE \/ PTFE de baja densidad) son más caros pero tienen una pérdida más baja y una vida útil más larga (adecuada para sistemas críticos).

Las opciones económicas (p. Ej., Acero cubierto de plata-cobre, trenza de cobre con estateado, vainas de PVC) son adecuadas para usos no críticos de baja frecuencia (por ejemplo, Electrónica de consumo).

Para aplicaciones críticas de seguridad (p. Ej., Equipo médico, aviación), priorice la confiabilidad sobre el costo.



Resumen de pasos clave

Aclare el escenario de aplicación (rango de frecuencia fijo \/ móvil, interior \/ exterior, de frecuencia).

Haga coincidir las especificaciones eléctricas (impedancia, potencia, atenuación).

Seleccione propiedades mecánicas apropiadas (flexibilidad, tamaño, durabilidad).

Asegurar la resistencia ambiental (temperatura, humedad, productos químicos).

Elija conectores compatibles.

Balance de rendimiento, costo y confiabilidad.



Siguiendo estos pasos, puede seleccionar un conjunto de cable de RF que optimice la integridad de la señal y la longevidad para sus necesidades específicas.
