Adaptador de 3.5 mm

El adaptador RF de 3 . 5 mm generalmente se caracteriza por una estructura compacta . El diámetro exterior del conector suele ser aproximadamente 3 . 5 mm, que está diseñado para ser pequeño y liviano, lo que lo hace adecuado para usar en aplicaciones donde el espacio es limitado. Por ejemplo, en algunos dispositivos de comunicación en miniatura o conjuntos de placa de circuito de alta densidad, el conector de 3.5 mm se puede integrar fácilmente sin ocupar demasiado espacio.

Envíeconsulta

Descripción

Introducción al producto

Además, también hay diferentes formas de interfaces de puerto, como conectores rectos y conectores de ángulo recto . de ángulo recto, los conectores de ángulo recto son más convenientes para situaciones en las que el espacio es limitado y la conexión debe hacerse en un ángulo recto ., por ejemplo, en un diseño de placa de circuito complejo, los conectores de 3.5 mm se pueden usar para guardar espacio y hacer que la conexión sea más flexible.

Datos técnicos de productos

Los dispositivos adaptador RF de 3 . 5 mm generalmente tienen un bajo VSWR . Un VSWR bajo puede reducir efectivamente la reflexión de la señal y mejorar la eficiencia de la transmisión de señal . En las aplicaciones prácticas, un valor de VSWR de menos de 1.15 se puede lograr, lo que ayuda a garantizar que la señal se transmite suave sin un reflejo práctico sin provocar que los componentes de diferentes componentes.

Preguntas frecuentes de adquisiciones

1. ¿Cuál es tu MOQ?

R: Si tenemos los productos en stock, no será MOQ . Si necesitamos producir, podemos discutir el MOQ de acuerdo con la situación exacta del cliente .

2. ¿Cuánto tiempo dura su tiempo de entrega?

R: El tiempo de entrega general es 15-30 días después de recibir la confirmación de su pedido . Anterio, si tenemos los productos en stock, solo tomará 1-2 días .

Datos de especificación del producto

Configuración
Conector 1 Tipo	3.5 mm
Conector 1 Impedancia	50 ohmios
Conector 1 polaridad	Estándar
Tipo de conector 2	2.4 mm/2.92 mm/3.5 mm/n
Conector 2 Impedancia	50 ohmios
Conector 2 polaridad	Estándar
Método de montaje del conector	Ninguno
Estilo de cuerpo adaptador	Brida recta
Información sobre materiales
Contacto central	Cubo de oro chapado
Contacto externo	Acero inoxidable
Cuerpo	Acero inoxidable
Dieléctrico	Pei
Datos ambientales
Rango de temperatura	-55 grado a +165 grado
2011/65/UE (ROHS)	Obediente

Tipo de producto

Adaptador de RF de 3.5 mm
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción

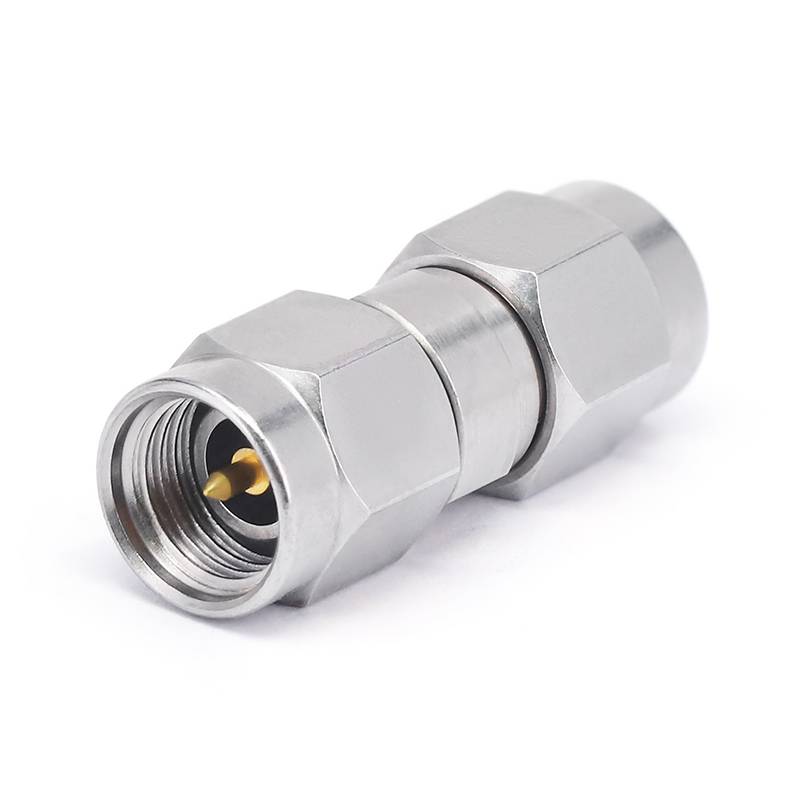

Fr 1-3.5- JJS		DC -33 GHZ	1.15	Macho de 3.5 mm a macho de 3.5 mm
Fr 1-3.5- KKS		DC -33 GHZ	1.15	3.5 mm de hembra a 3.5 mm femenino
Fr 1-3.5- jks		DC -33 GHZ	1.15	Macho de 3.5 mm a 3,5 mm femenino
Adaptador de RF de 3.5 mm a 2.4 mm
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1-3.5/2.4- jjs		DC -26.5 GHZ	1.15	Macho de 3.5 mm a 2.4 mm macho
Fr 1-3.5/2.4- kks		DC -26.5 GHZ	1.15	3.5 mm de hembra a 2.4 mm femenino
Fr 1-3.5/2.4- jks		DC -26.5 GHZ	1.15	Macho de 3.5 mm a 2.4 mm femenino
Fr 1-3.5/2.4- kjs		DC -26.5 GHZ	1.15	3.5 mm femenino a 2.4 mm macho
3.5 mm a 2.92 mmAdaptador de RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1-3.5/2.92- jjs		DC -26.5 GHZ	1.15	Macho de 3.5 mm a 2.92 mm macho

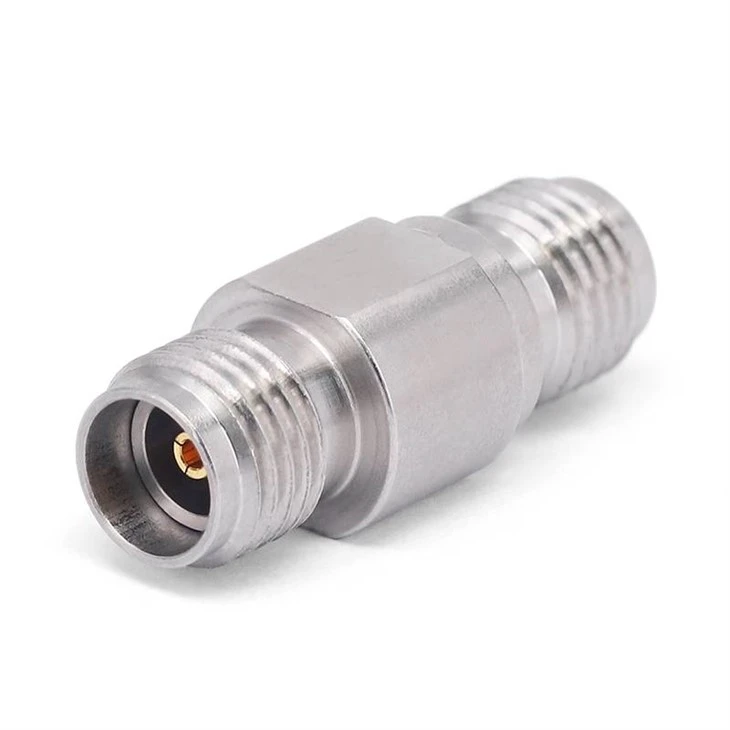

Fr 1-3.5/2.92- kks		DC -26.5 GHZ	1.15	3.5 mm de hembra a 2.92 mm de hembra

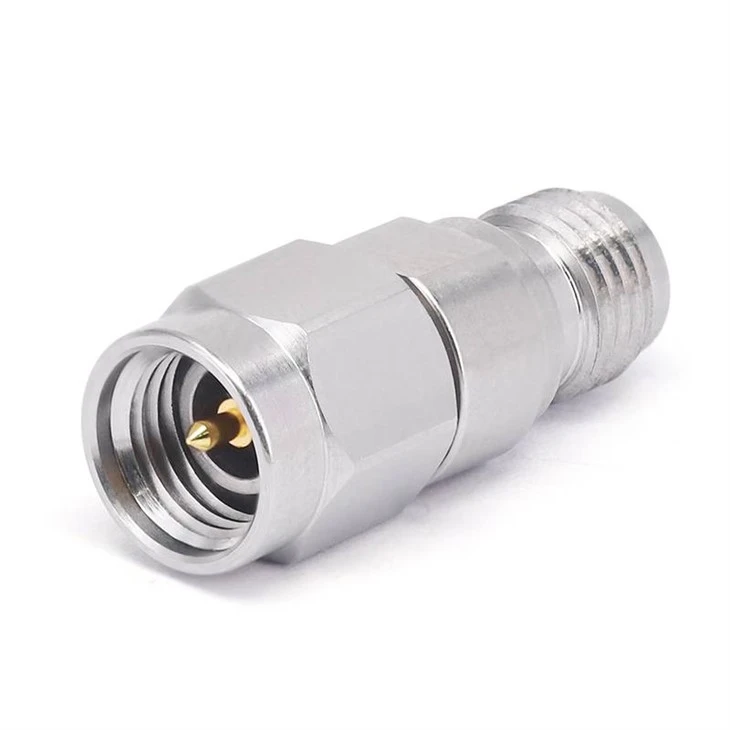

Fr 1-3.5/2.92- jks		DC -26.5 GHZ	1.15	Macho de 3.5 mm a 2.92 mm femenino
Fr 1-3.5/2.92- kjs		DC -26.5 GHZ	1.15	Mala de 3.5 mm a 2.92 mm
Adaptador de 3.5 mm a N RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- n/3.5- jjs		DC -18 GHZ	1.15	N hombre a 3.5 mm macho
Fr 1- n/3.5- kks		DC -18 GHZ	1.15	N hembra a 3.5 mm femenina
Fr 1- n/3.5- jks		DC -18 GHZ	1.15	N hombre a 3.5 mm de hembra
Fr 1- n/3.5- kjs		DC -18 GHZ	1.15	N hembra a 3,5 mm macho
