Adaptador de SMA

Los adaptadores de RF coaxiales de la serie SMA son el rango de aplicaciones más amplio y la variedad más grande entre todas las series de adaptadores . Hay aproximadamente cientos de tipos opcionales . Su frecuencia operativa máxima puede alcanzar hasta 26 . 5 GHZ . Entre ellos, se diseñan y desarrollan de acuerdo con tres bandas diferentes de la frecuencia. para productos de aplicación.

Envíeconsulta

Descripción

Introducción al producto

Material del producto

El conductor externo del cuerpo del conector SMA generalmente está hecho de materiales metálicos como latón o acero inoxidable . desempeña un papel crucial en el blindaje y la transmisión de señal . Su estructura cilíndrica rodea el conductor interno y el dieléctrico, proporcionando una ruta de baja resistencia para la corriente de retorno de la señal de retorno de la señal electromagnética, lo que garantiza la señal de la señal de la señal de retorno de la señal, lo que garantiza la señal de la señal, lo que garantiza la señal de la señal, lo que garantiza la señal de la señal de la señal de retorno, garantiza la señal de la señal, lo que garantiza la señal de la señal de retorno de la señal de retorno de la señal. transmisión .

Estilo del cuerpo del producto

Los conectores SMA están disponibles en varias formas de cuerpo, que incluyen tipo recto, tipo de ángulo recto, 4- Monte de brida de agujeros, tipo de montaje en masa y hermoso tipo de montaje de bulbo de vacío .

Preguntas frecuentes de adquisiciones

1. ¿Proporciona muestra? ¿Es gratis?

Si la muestra es de bajo valor, proporcionaremos la muestra gratuita con Freight Collect . pero para algunas muestras de alto valor, necesitamos recolectar la carga de muestra .

2. ¿Qué formulario de pago puede aceptar?

T/T, Western Union, PayPal, etc. . Aceptamos cualquier término de pago conveniente y rápido .

Datos de especificación del producto

Configuración
Conector 1 Tipo	SMA
Conector 1 Impedancia	50 ohmios
Conector 1 polaridad	Estándar
Tipo de conector 2	SMA/GPO/GPO/2.4 mm/2.92 mm/3.5 mm/n/tnc/bnc/ssmc/mmcx/ipex/ssma
Conector 2 Impedancia	50 ohmios
Conector 2 polaridad	Estándar
Método de montaje del conector	Ninguno
Estilo de cuerpo adaptador	Brida recta/4 orificio/montaje de mamparo/ángulo recto/
Información sobre materiales
Contacto central	Cubo de oro chapado
Contacto externo	Acero inoxidable / chapado en oro
Cuerpo	Acero inoxidable / chapado en oro
Dieléctrico	Pei/ptfe/vidrio
Datos ambientales
Rango de temperatura	-55 grado a +165 grado
2011/65/UE (ROHS)	Obediente

Tipos de adaptador de SMA

Adaptador SMA RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción

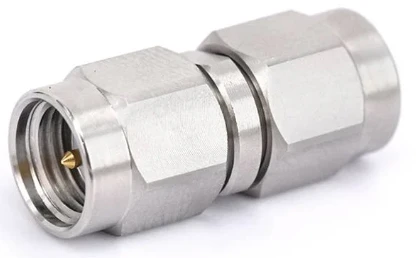

Fr 1- SMA-JJS		DC -18 GHZ	1.15	SMA hombre a SMA macho
Fr 1- SMA-kks		DC -18 GHZ	1.15	SMA mujer a SMA mujer

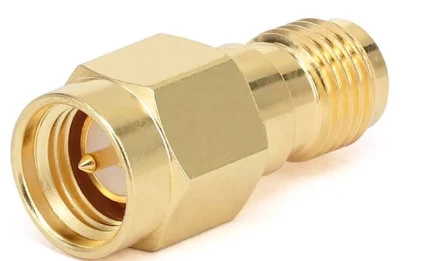

Fr 1- SMA-JKS		DC -18 GHZ	1.15	SMA hombre a la SMA mujer

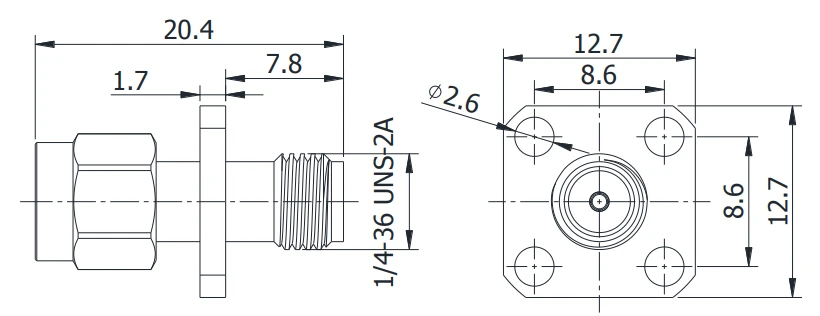

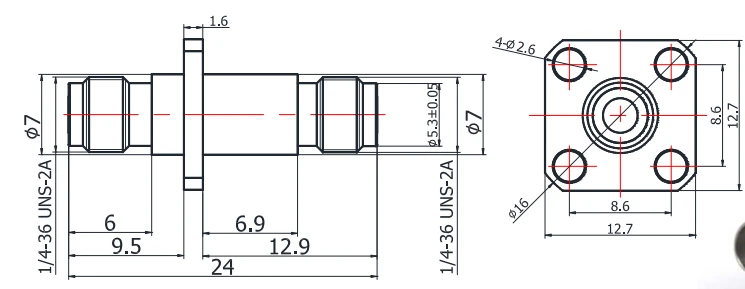

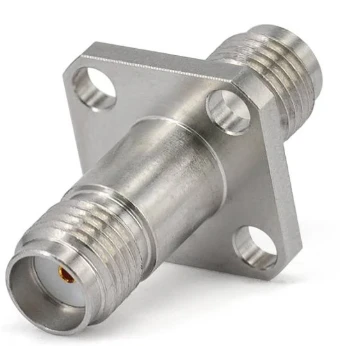

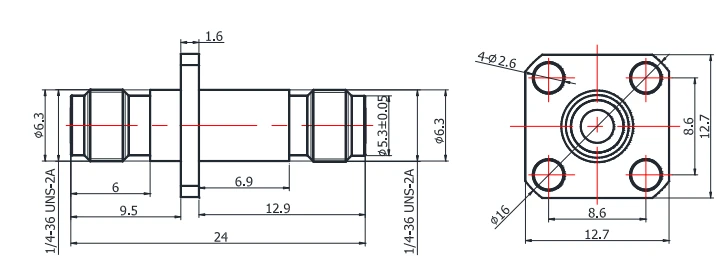

FR 1- sma-kfkg -1		DC -18 GHZ	1.15	SMA HEMBRA A SMA Mujer con brida de 4 hoyos

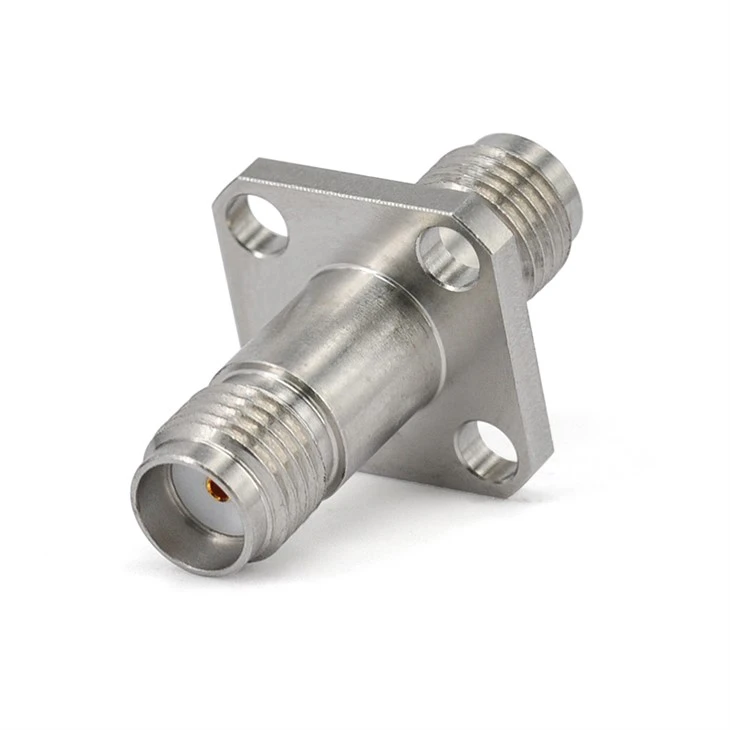

Fr 1- SMA-KFKG		DC -26.5 GHZ	1.15	SMA HEMBRA A SMA Mujer con brida de 4 hoyos
Fr 1- sma-kykg -1		DC -26.5 GHZ	1.25	SMA HEMBRA A SMA HEMBRA CON MONTAJE BUILEAD
Fr 1- sma-jfkg		DC -18 GHZ	1.20	SMA hombre a la SMA hembra con brida de 4 hoyos
Fr 1- sma-jwjs -18 g		DC -18 GHZ	1.25	SMA hombre a SMA hombre con ángulo recto
Fr 1- sma-kwks -18 g		DC -18 GHZ	1.25	SMA hembra a SMA mujer con ángulo recto
Fr 1- sma-jwks -18 g		DC -18 GHZ	1.25	SMA hombre a SMA hembra con ángulo recto

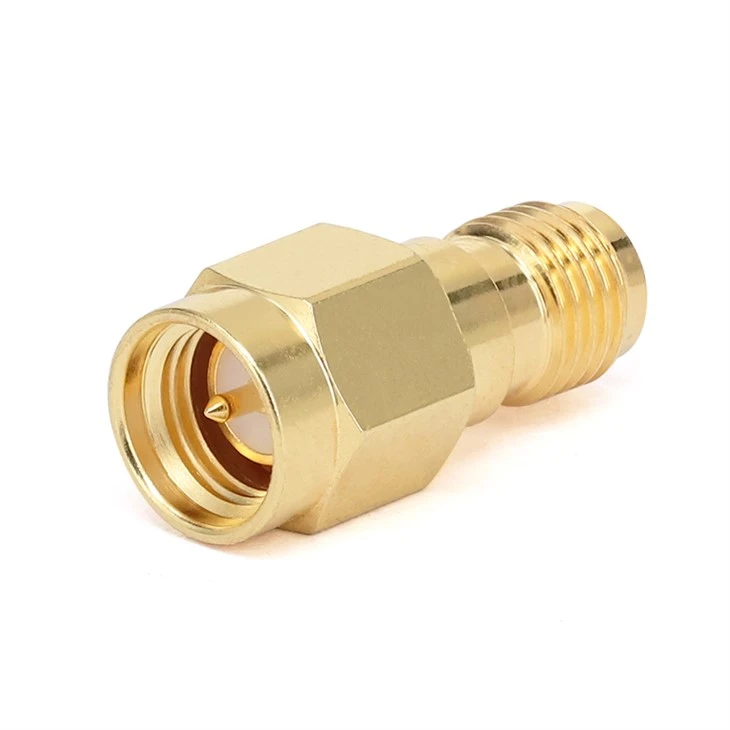

Fr 1- SMA-JK		DC -18 GHZ	1.25	SMA hombre a la SMA mujer

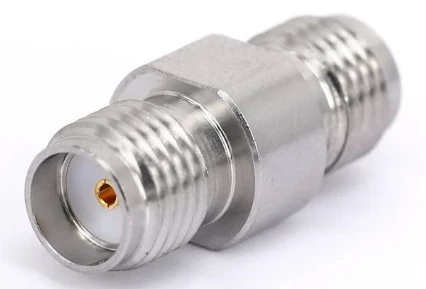

Fr 1- SMA-KK-E		DC -18 GHZ	1.25	SMA mujer a SMA mujer
Fr 1- SMA-KK1		DC -18 GHZ	1.25	SMA mujer a SMA mujer

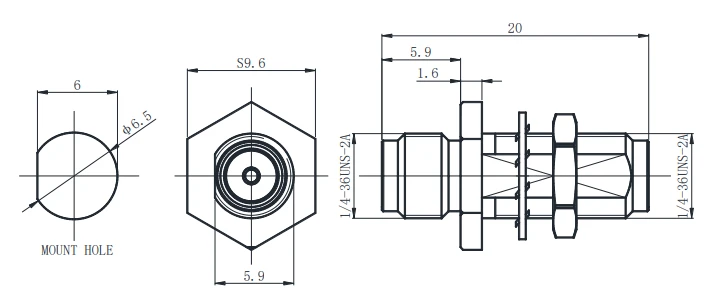

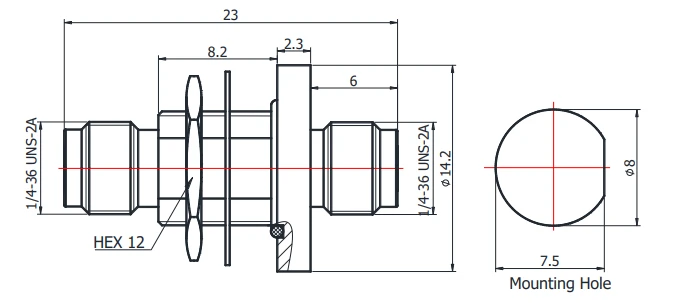

Fr 1- sma-kyk1		DC -18 GHZ	1.25	SMA HEMBRA A SMA HEMBRA CON MONTAJE BUILEAD

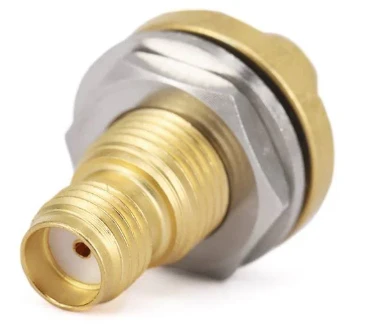

Fr 1- smam-kyk		DC -18 GHZ	1.35	SMA hembra a SMA mujer con soporte de mamparo y opresión al vacío
Fr 1- QSMA/SMA-JKS		DC -18 GHZ	1.25	SMA rápido masculino a la SMA mujer

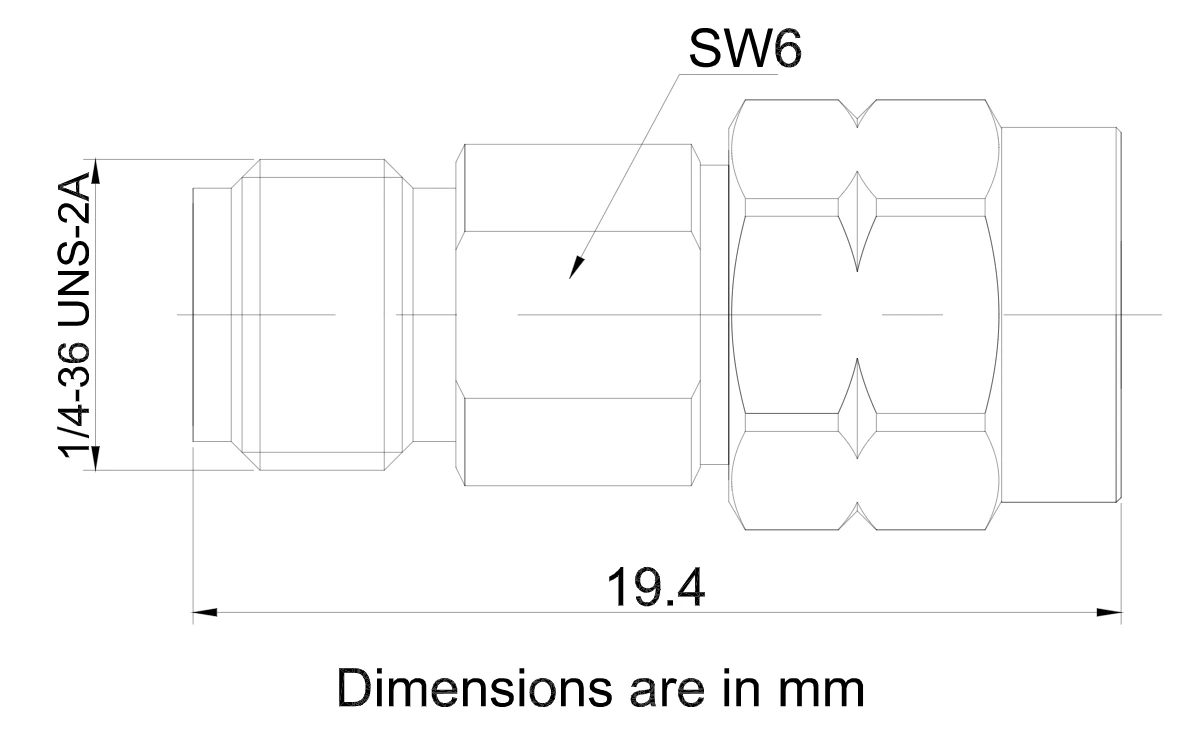

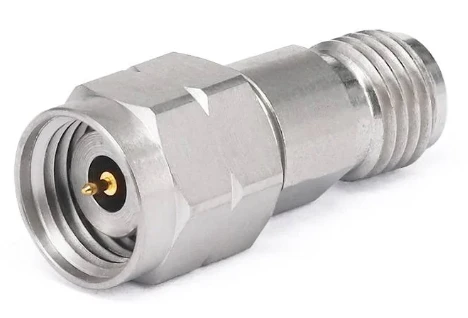

Adaptador de RF de SMA a 2.4 mm
Sku	Dibujo	Fequencia	VSWR	Tipo de descripción

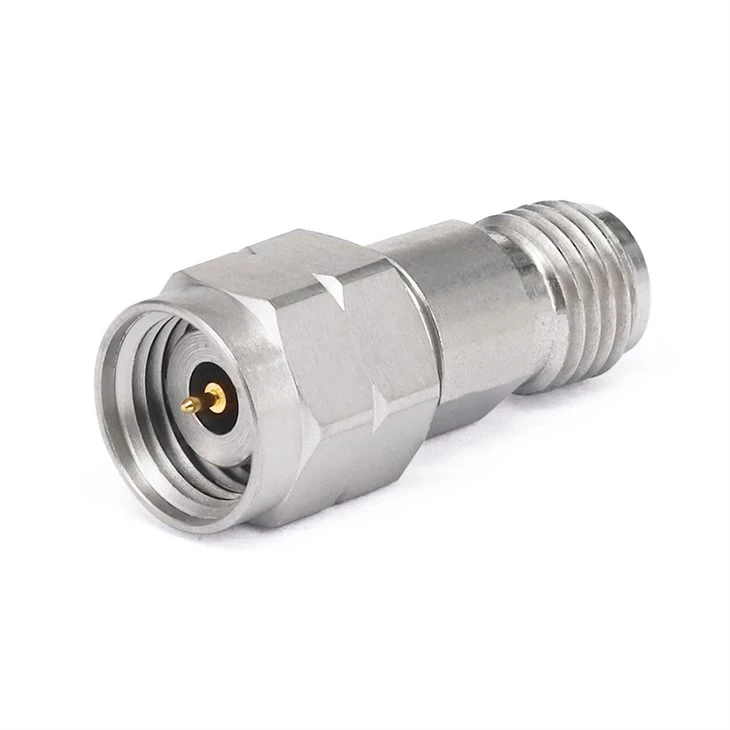

Fr 1- sma/2.4- kjs		DC -26.5 GHZ	1.15	SMA femenina a 2.4 mm macho
SMA a 2.92 mmAdaptador de RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción

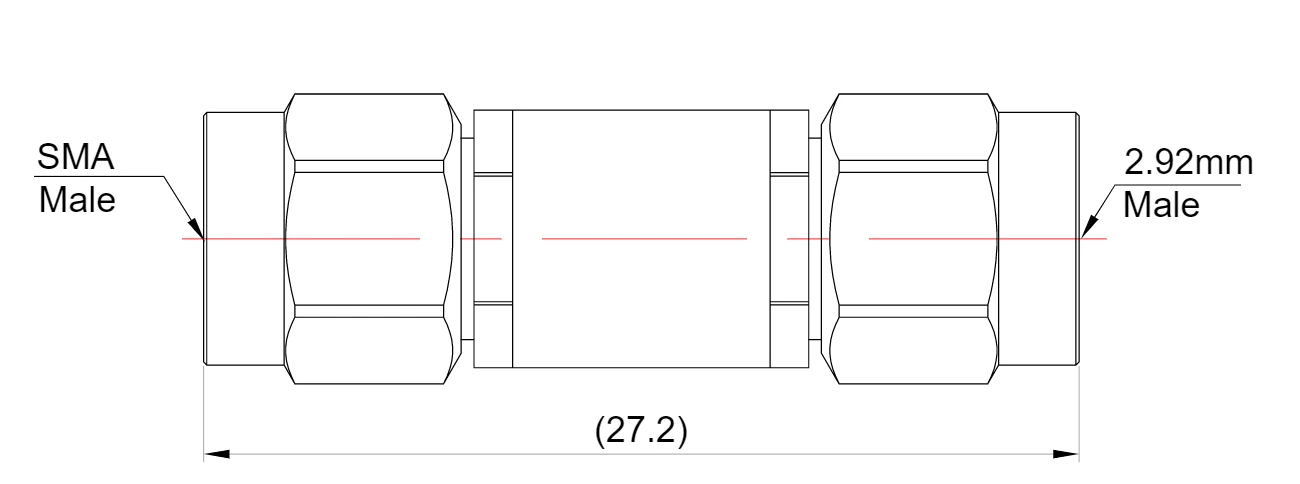

Fr 1- sma/2.92- jjs		DC -18 GHZ	1.15	SMA hombre a 2.92 mm macho

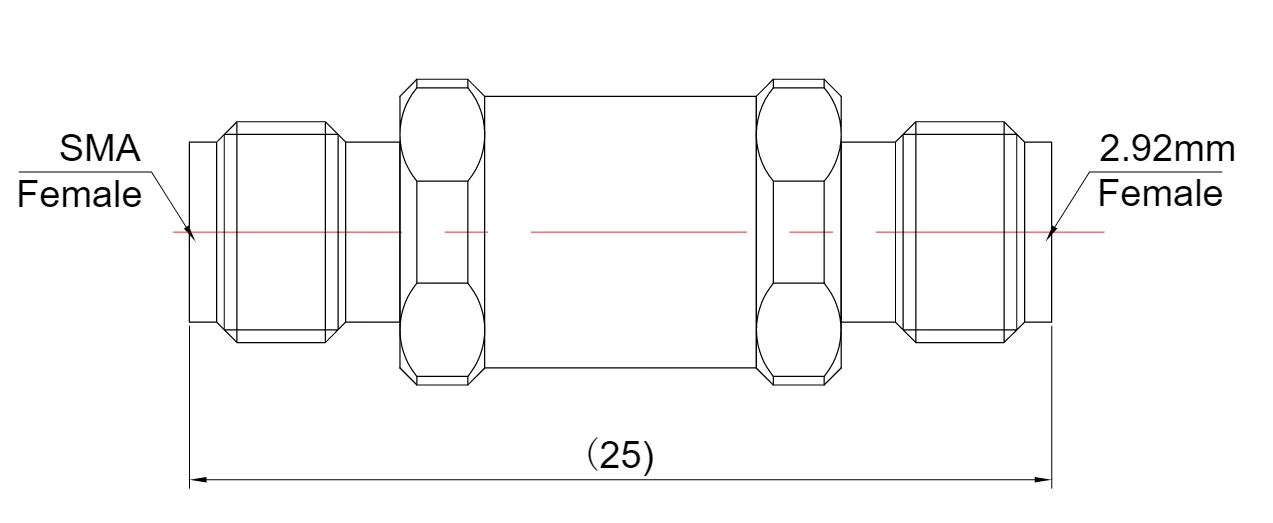

Fr 1- sma/2.92- kks		DC -18 GHZ	1.15	SMA hembra a 2.92 mm femenina

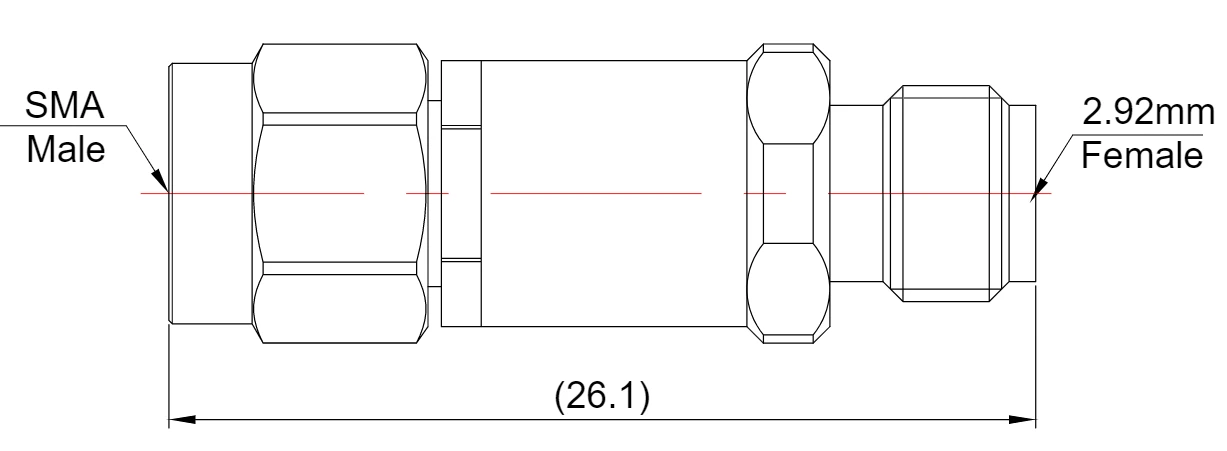

Fr 1- sma/2.92- jks		DC -18 GHZ	1.15	SMA hombre a 2.92 mm femenino

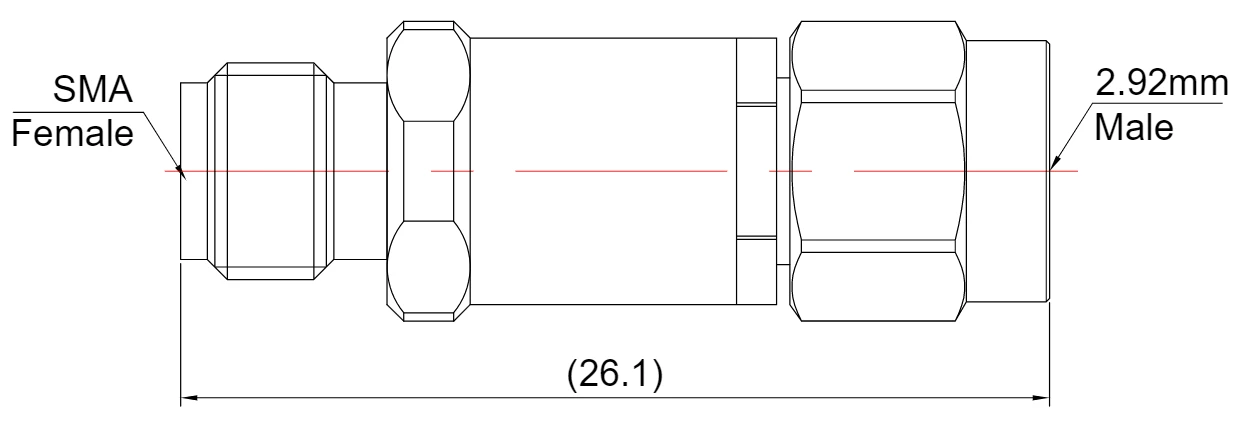

Fr 1- sma/2.92- kjs		DC -18 GHZ	1.15	SMA hembra a 2.92 mm macho

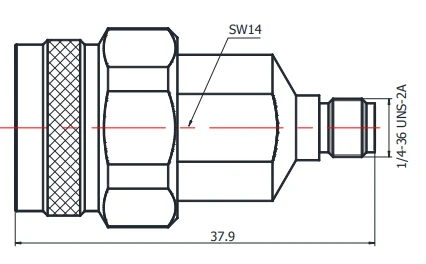

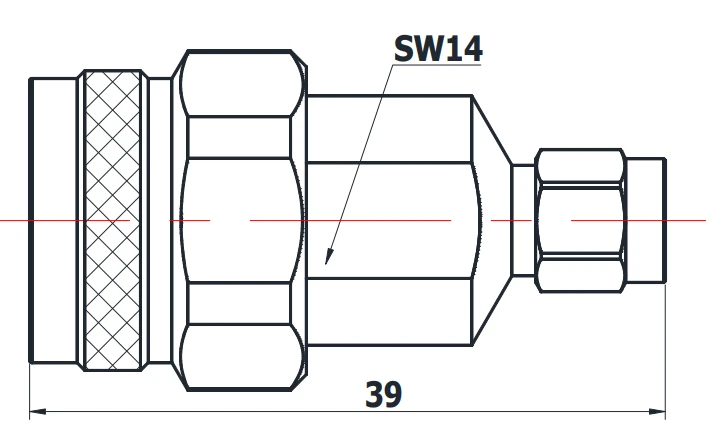

Adaptador de SMA a N RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- n/sma-jjs		DC -18 GHZ	1.15	N hombre a sma macho
Fr 1- n/SMA-kks		DC -18 GHZ	1.15	N hembra a la SMA mujer
Fr 1- n/SMA-JKS		DC -18 GHZ	1.15	N hombre a la SMA mujer
Fr 1- n/SMA-KJS		DC -18 GHZ	1.15	N hembra a SMA Hombre

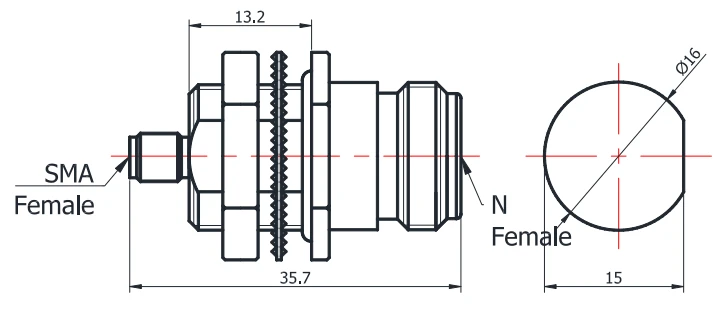

Fr 1- n/sma-kykg		DC -18 GHZ	1.15	N hembra a la SMA Hembra con Monte de mamparo

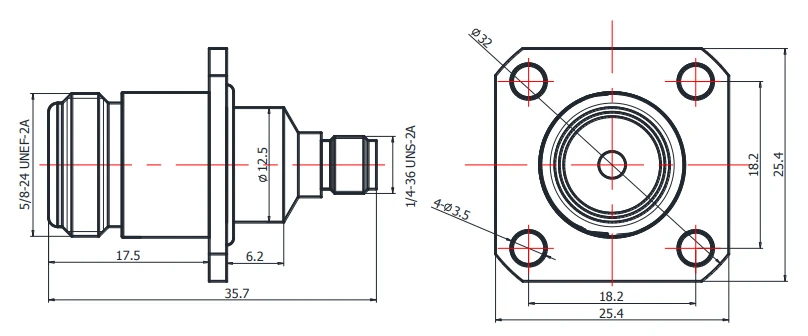

Fr 1- n/sma-kfkg		DC -18 GHZ	1.15	N hembra a SMA Hembra con brida de 4 hoyos

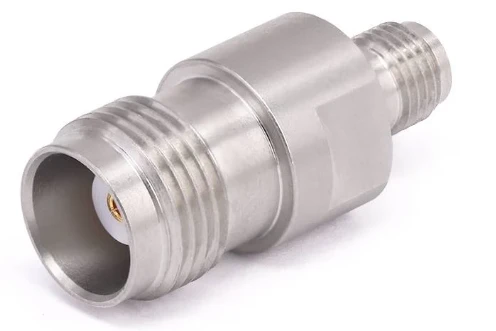

SMA a TNC RF Adaptador
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción

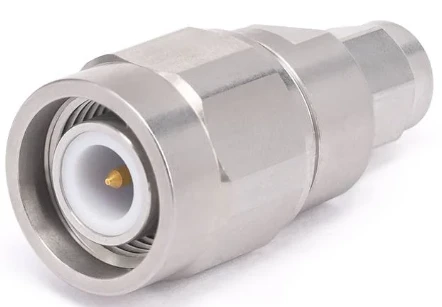

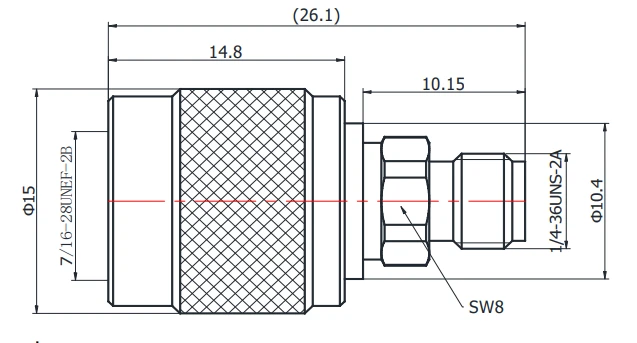

Fr 1- tnc/sma-jjs		DC -18 GHZ	1.25	Tnc macho a sma macho
Fr 1- tnc/sma-kks		DC -18 GHZ	1.25	TNC HEMBRA A SMA Mujer

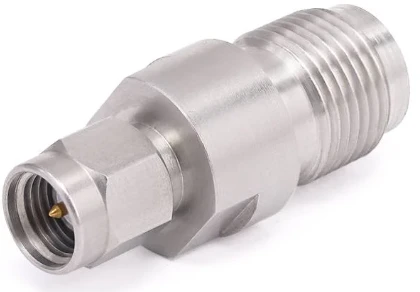

Fr 1- tnc/sma-jks		DC -18 GHZ	1.25	Tnc macho a sma mujer
Fr 1- tnc/sma-kjs		DC -18 GHZ	1.25	TNC HEMBRA A SMA Hombre
Fr 1- tnc/sma-jj		DC -3 GHZ	1.25	Tnc macho a sma macho
Fr 1- tnc/sma-kk		DC -3 GHZ	1.25	TNC HEMBRA A SMA Mujer
FR 1- tnc/sma-jk		DC -3 GHZ	1.25	Tnc macho a sma mujer
Fr 1- tnc/sma-kj		DC -3 GHZ	1.25	TNC HEMBRA A SMA Hombre

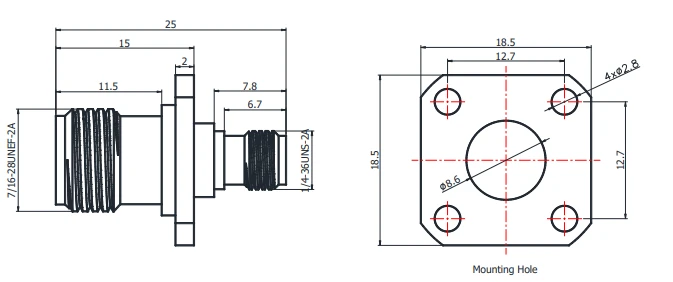

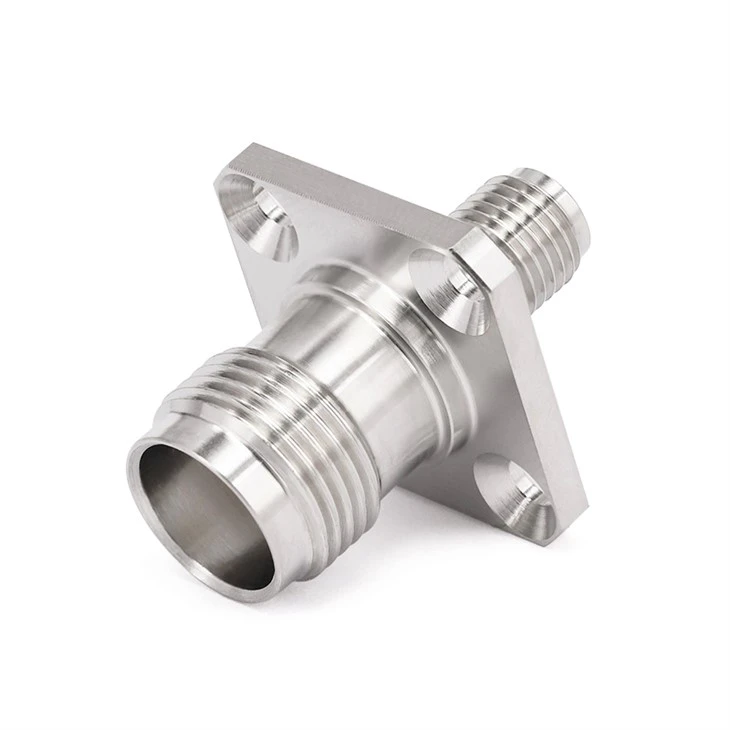

Fr 1- tnc/sma-kfk1		DC -4 GHZ	1.25	TNC HEMBRA A SMA Mujer con brida de 4 hoyos
Adaptador de SMA a BNC RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- bnc/sma-jjs		DC -18 GHZ	1.15	Bnc macho a sma macho
FR 1- BNC/SMA-KKS		DC -18 GHZ	1.15	Bnc hembra a SMA mujer
Fr 1- bnc/sma-jks		DC -18 GHZ	1.15	BNC Hombre a SMA Hembra
Fr 1- bnc/sma-kjs		DC -18 GHZ	1.15	Bnc hembra a sma macho
SMA a GPO (mini-SMP) adaptador RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- SMA/GPPO-JJ		DC -18 GHZ	1.20	SMA Hombre a Gpo Male
FR 1- SMA/GPO-KK		DC -18 GHZ	1.20	SMA HEMBRA A GPO MUJER
Fr 1- SMA/GPO-JK		DC -18 GHZ	1.20	SMA Macho a Gpo Femenino
Fr 1- SMA/GPO-KJ		DC -18 GHZ	1.20	SMA HEMBRA A GPPO MOLO
Adaptador RF de SMA a GPO (SMP)
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- SMA/GPO-JJ		DC -18 GHZ	1.20	SMA Hombre a GPO Macho
Fr 1- SMA/GPO-KK		DC -18 GHZ	1.20	SMA HEMBRA A GPO Mujer
Fr 1- SMA/GPO-JK		DC -18 GHZ	1.20	SMA Hombre a GPO Hembra
Fr 1- SMA/GPO-KJ		DC -18 GHZ	1.20	SMA HEMBRA A GPO MOLO
SMA a SSMA RF Adaptador
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- SMA/SSMA-JJ		DC -27 GHZ	1.25	SMA Hombre a SSMA Macho
Fr 1- SMA/SSMA-KK		DC -6 GHZ	1.25	SMA HEMBRA A SSMA Mujer
Fr 1- SMA/SSMA-JK		DC -18 GHZ	1.25	SMA Hombre a SSMA Hembra
Fr 1- SMA/SSMA-KJ		DC -18 GHZ	1.25	SMA HEMBRA A SSMA MOLO
Adaptador SMA a SSMC RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- SMA/SSMC-JJ		DC -6 GHZ	1.20	SMA hombre a ssmc macho
FR 1- SMA/SSMC-KK		DC -6 GHZ	1.20	SMA mujer a SSMC femenina
Fr 1- SMA/SSMC-JK		DC -6 GHZ	1.20	SMA Hombre a SSMC Femenina
Fr 1- SMA/SSMC-KJ		DC -6 GHZ	1.20	SMA HEMBRA A SSMC MOLO

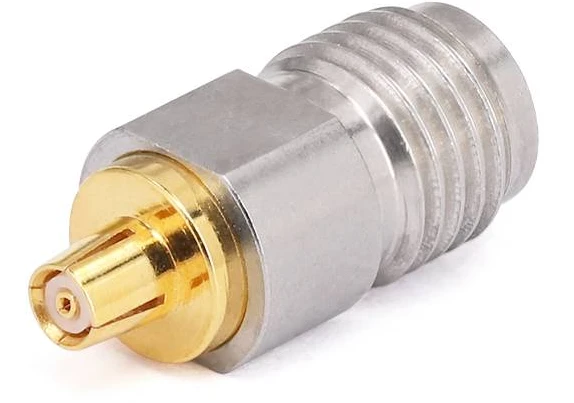

Adaptador de RF de SMA a MCX
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- SMA/MMCX-JJ		DC -6 GHZ	1.20	SMA hombre a mmcx macho
Fr 1- sma/mmcx-kk		DC -6 GHZ	1.20	SMA mujer a mmcx femenina
Fr 1- sma/mmcx-jk		DC -6 GHZ	1.20	SMA hombre a mmcx femenina
Fr 1- SMA/MMCX-KJ		DC -6 GHZ	1.20	SMA mujer a mmcx macho

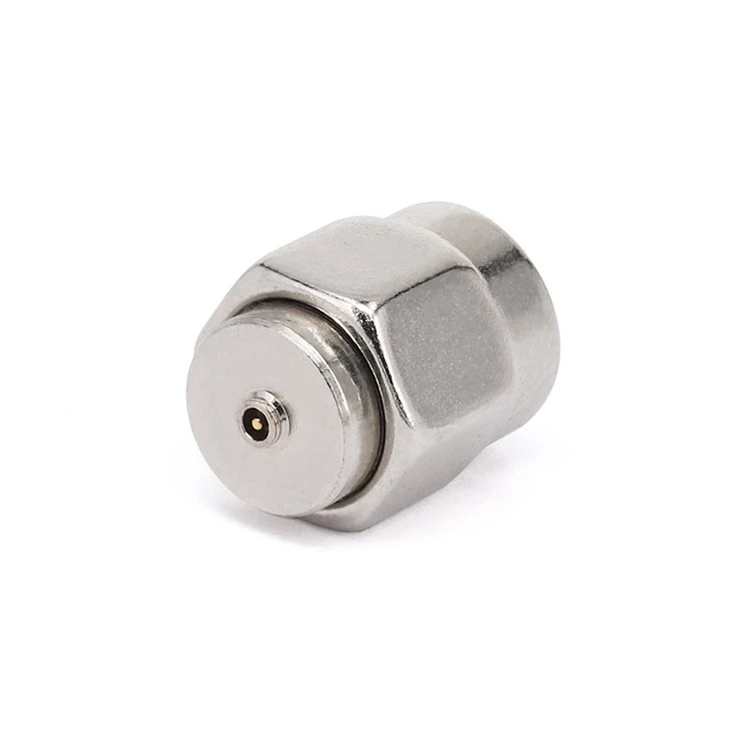

Adaptador de RF de SMA a IPEX
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- sma/ipx 1- jj		DC -6 GHZ	1.35	SMA hombre a IPX1 macho
Fr 1- sma/ipx 1- kks		DC -6 GHZ	1.20	SMA hombre a IPX1 mujer
Fr 1- sma/ipx 4- jj		DC -6 GHZ	1.35	SMA Macho a IPX4 Masculino
