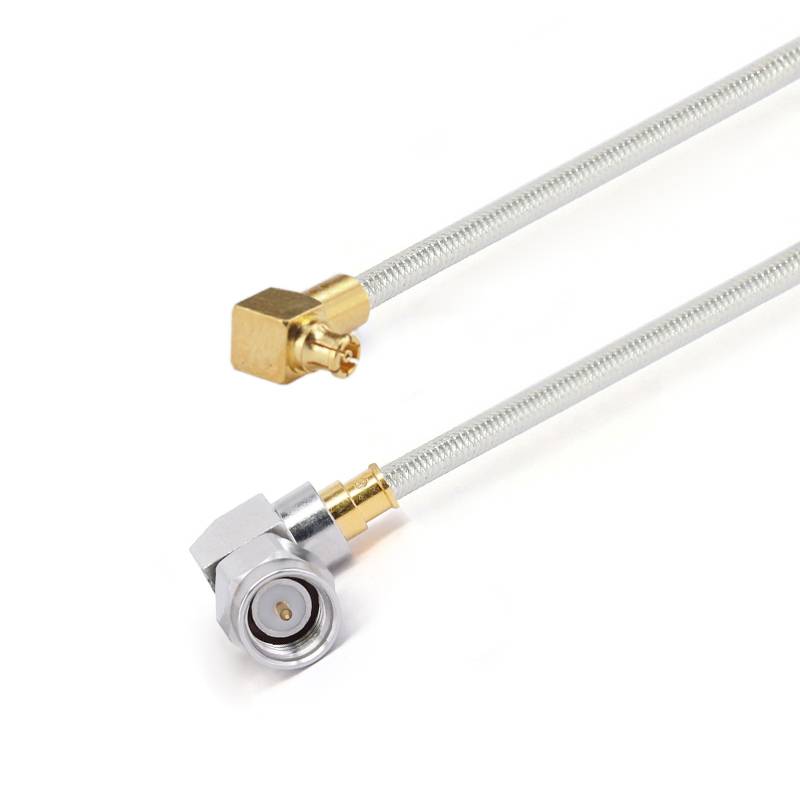

Conjuntos de cables formables a mano
Conjuntos de cable formables a mano COAXIBLE SEMI FLEXIBLE es un conjunto de cable coaxial semi flexible de alto rendimiento que juega un papel crucial en múltiples campos. Este producto está diseñado por un equipo profesional. Con su excelente diseño y rendimiento confiable, satisface las necesidades de numerosas industrias. Hay varias especificaciones de cable disponibles, como 047 ", 086" y 141 ".
Descripción
Conjuntos de cable formables a mano COAXIBLE SEMI FLEXIBLE es un conjunto de cable coaxial semi flexible de alto rendimiento que juega un papel crucial en múltiples campos. Este producto está diseñado por un equipo profesional. Con su excelente diseño y rendimiento confiable, satisface las necesidades de numerosas industrias. Hay varias especificaciones de cable disponibles, como 047 ", 086" y 141 ".

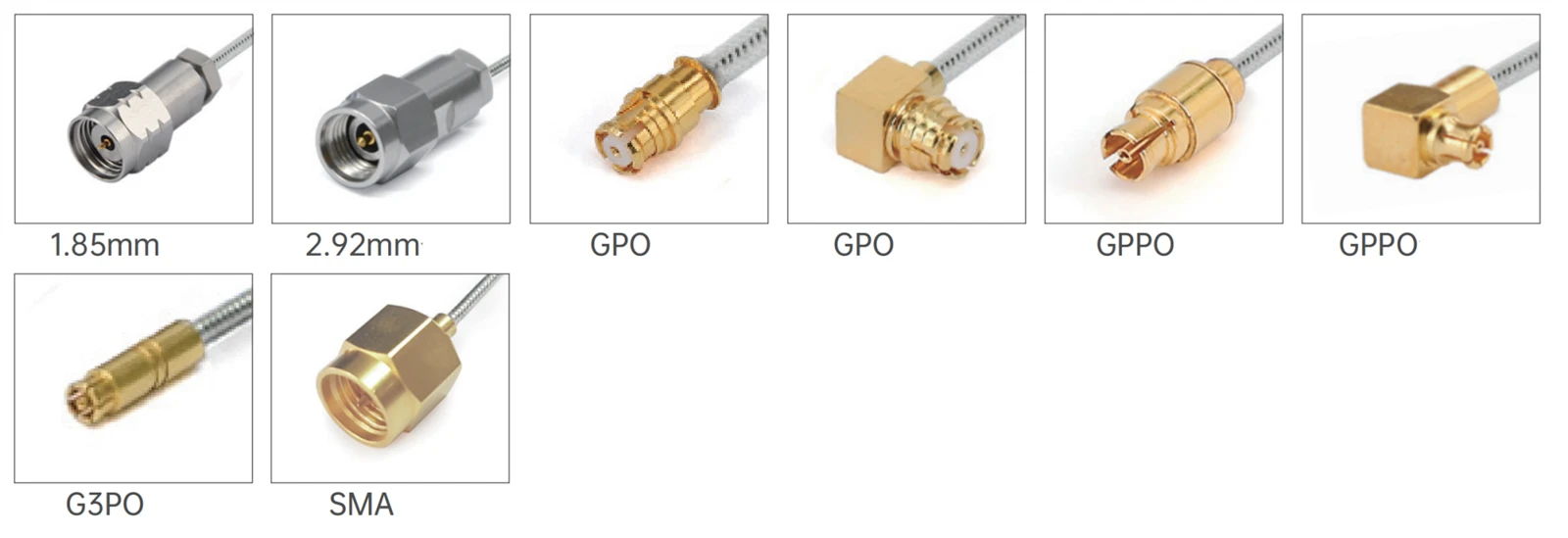

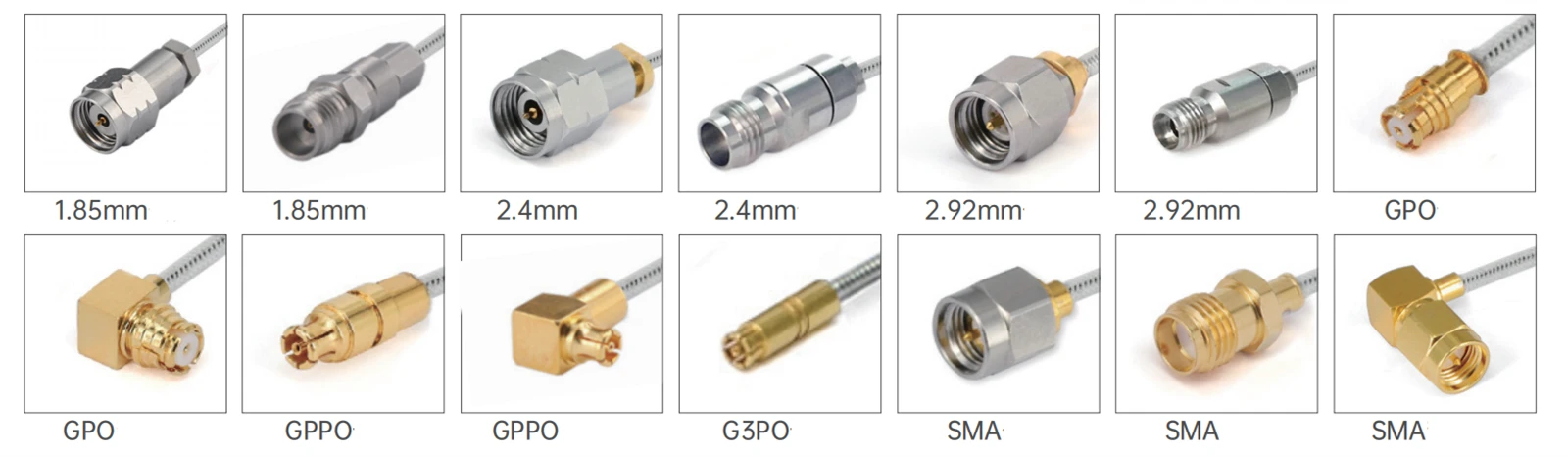

Además, el producto ofrece múltiples opciones en términos de tipos de conector, impedancia, polaridad, métodos de montaje, contacto y materiales de vivienda. Los tipos de conector incluyen 1.85 mm, 2.4 mm, 2.92 mm, SMA, G3PO, GPO, MMXP, etc.; La impedancia es de 50 ohmios, y la polaridad es estándar. Existen diversos métodos de montaje, y los contactos y carcasas están hechos de materiales como latón chapado con oro, cobre de berilio chapado en oro y acero inoxidable pasivado para garantizar una buena conductividad eléctrica y resistencia a la corrosión.
Introducción al producto
Hay series como el FR7 0 1 & FR7 0 2/gut -047- Form {{2 0}} 47 "series y la serie FR711 y FR712/GUT -085- de 086". Los productos de diferentes series varían en dimensiones estructurales y rendimiento eléctrico. Por ejemplo, el diámetro del conductor interno de la serie FR701 y FR702/GUT -047- Form 047 "es 0.29 ± 0.0127 mm, mientras que la de la serie FR711 y FR712/GUT -085-} Form 086" es 0.51 ± 0.0127 mm. La atenuación y los datos de potencia correspondientes se proporcionan para diferentes frecuencias. También hay múltiples modelos comunes e indicadores técnicos disponibles para cumplir con los requisitos de diferentes escenarios de aplicación.
En términos de rendimiento eléctrico, el conductor central es acero cubierto de cobre plateado, combinado con un aislante PTFE sólido y un conductor externo de alambre de cobre con estateado. Cuenta con baja capacitancia (95.1pf/m), alta velocidad de propagación (70%) y excelente efectividad de blindaje (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Aplicación de productos
Debido a sus características de ser flexible y tener un excelente rendimiento eléctrico, se usa ampliamente en campos como comunicación, dispositivos electrónicos y pruebas y medidas. En escenarios como la detección de sitios de las redes de comunicación y la resolución de problemas de equipos industriales, los cables semi - flexibles se utilizan como cables de conexión temporales. Son fáciles de transportar y operar. Pueden establecer rápidamente los enlaces de prueba entre diferentes dispositivos, lo que permite la finalización eficiente del trabajo de detección.
Notas importantes
1. Para conjuntos de cable de longitud personalizada, no olvide dejar su información de longitud en la página de pago;
2. Todos los conjuntos de cables pueden estar provistos con pares o grupos de fase; Si necesita que los cables coincidan en fase, envíenos el correo electrónico: sales@flexirf.com
Datos de especificación del producto
|
Configuración |
|
|
Conector 1 Tipo |
1.85 mm/2.4 mm/2.92 mm/sma/g3po/gppo |
|
Conector 1 Impedancia |
50 ohmios |
|
Conector 1 polaridad |
Estándar |
|
Tipo de conector 2 |
1.85 mm/2.4 mm/2.92 mm/sma/g3po/gppo/ |
|
Conector 2 Impedancia |
50 ohmios |
|
Conector 2 polaridad |
Estándar |
|
Método de montaje del conector |
Ninguno |
|
Estilo del cuerpo del conector |
Ángulo recto y recto |
|
Información sobre materiales |
|
|
Contacto central |
Chapado en oro de latón, berilio de oro de cobre chapado en |
|
Contacto externo |
Gold de latón chapado en chapado de cobre berilio chapado en acero inoxidable pasivado |
|
Cuerpo |
Gold de oro chapado, oro de cobre berilio, acero inoxidable pasivado |
|
Dieléctrico |
PEI/PTFE |
|
Datos ambientales |
|
|
Rango de temperatura |
-40 grado a +165 grado |
|
2011/65/UE (ROHS) |
Obediente |
|
Especificaciones de cable |
|
|
Conductor central |
Copper Weld |
|
Dieléctrico |
Ptfe sólido |
|
Chaqueta |
Ninguno o FEP |
|
Capacitancia (PF/m) |
95.1 |
|
Velocidad de propagación (%) |
70 |
|
Efectividad de protección |
<-100dB @ 1GHz |
|
Manejo de potencia |
10watt @ 18GHz at sea level,VSWR1.0 |
Tipo de producto
| FR701 y FR702/GUT -047- Formulario 047 "Conjunto de cable | ||||
 |
Diámetro del material de estructura (mm) |
|||
|
1 |
Director interno |
Acero cubierto de cobre plateado |
0.29±0.0127 |
|
|
2 |
Aislante |
Ptfe sólido |
0.94±0.0254 |
|
|
3 |
Director externo |
Alambre de cobre estampado |
1.19±0.05 |
|
|
4 |
Chaqueta |
FEP |
1.6±0.13 |
|
| Atenuación, energía (condición de prueba a nivel de mar de 20 grados) | |||||
|
Frecuencia (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Atenuación (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Poder (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Modelos comunes e indicadores técnicos
|
|||||
|
Imagen |
Sku |
Conector 1 |
Conector 2 |
Frecuencia |
Pérdida de retorno/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2.92 mm de hembra con brida de 2 agujeros |
G3PO (SMPS) Hembra |
DC -40 GHZ |
12dB |
|
|
Fr 701-292 mg3pf-xxx |
Macho de 2.92 mm |
G3PO (SMPS) Hembra |
DC -40 GHZ |
12dB |
|
|
FR 701-292 FG3PF-XXX |
2.92 mm de hembra |
G3PO (SMPS) Hembra |
DC -40 GHZ |
12dB |
|
|
Fr 701-185 mg3pf-xxx |
1.85 mm macho |
G3PO (SMPS) Hembra |
DC -67 GHZ |
10dB |
|
|
FR 701-185 FG3PF-XXX |
1,85 mm de hembra |
G3PO (SMPS) Hembra |
DC -67 GHZ |
10dB |
| FR711 y FR712/GUT -085- Formulario 086 "Conjunto de cable | ||||
 |
Estructura Diámetro del material (mm) |
|||
|
1 |
Director interno |
Stee cubierto de cobre plateado |
0.51±0.0127 |
|
|
2 |
Aislante |
Ptfe sólido |
1.69±0.0254 |
|
|
3 |
Director externo |
Alambre de cobre estampado |
2.2±0.05 |
|
|
4 |
Chaqueta |
FEP |
2.54 |
|
| Atenuación, energía (condición de prueba a nivel de mar de 20 grados) | |||||
|
Frecuencia (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Atenuación (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Poder (W) |
253 |
157 |
69 |
47 |
33 |
| Modelos comunes e indicadores técnicos |
 |
|
FR712/GUT -085- Form-Fep (con chaqueta FEP) |
|||||
|
Imagen |
Sku |
Conector 1 |
Conector 2 |
Frecuencia |
Pérdida de retorno/VSWR |
|
|
Fr 712- SMMSMM-XXX |
SMA hombre |
SMA hombre |
DC -26. 5GHz |
1.35 |
|
|

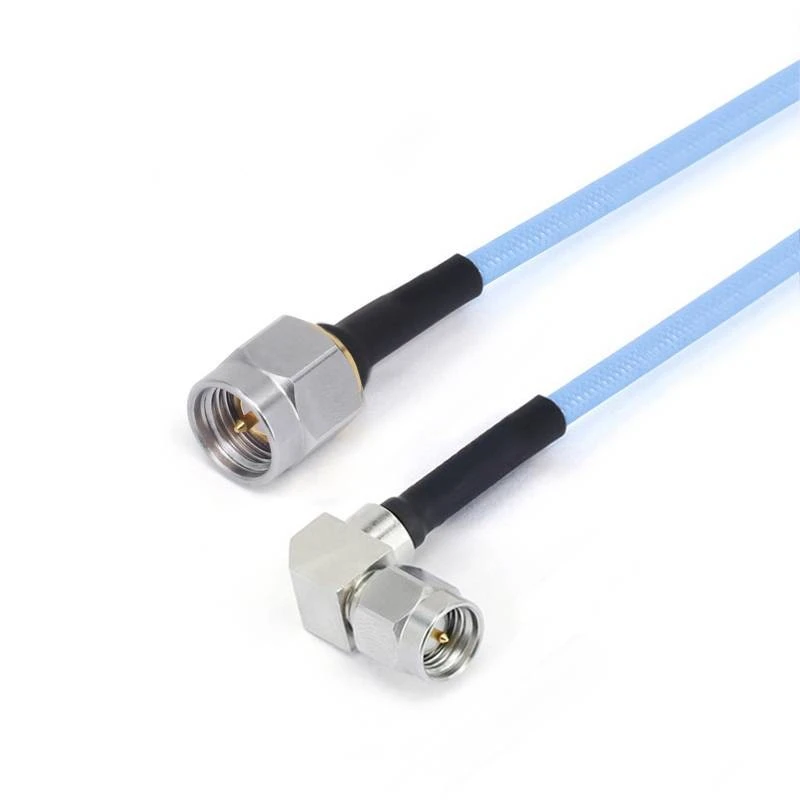

Fr 12- SMMSMWM-XXX -18 g |
SMA hombre |
SMA hombre con ángulo recto |
DC -18 GHZ |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
SMA hombre con ángulo recto |
SMA hombre con ángulo recto |
DC -18 GHZ |
1.40 |
|
|
Fr 712- SMMGPF-XXX |
SMA hombre |
GPO (SMP) Hembra |
DC -26. 5GHz |
1.35 |
|
|
Fr 712- SMMGPWF-XXX |
SMA hombre |
GPO (SMP) Hembra con ángulo recto |
DC -26. 5GHz |
1.40 |
|
|
FR 712- SMMGPPF-XXX |
SMA hombre |
GPO (mini-SMP) hembra |
DC -26. 5GHz |
1.35 |
|
|
Fr 712- SMMGPPWF-XXX |
SMA hombre |
GPO (mini-SMP) Hembra con ángulo recto |
DC -26. 5GHz |
1.40 |
|
|

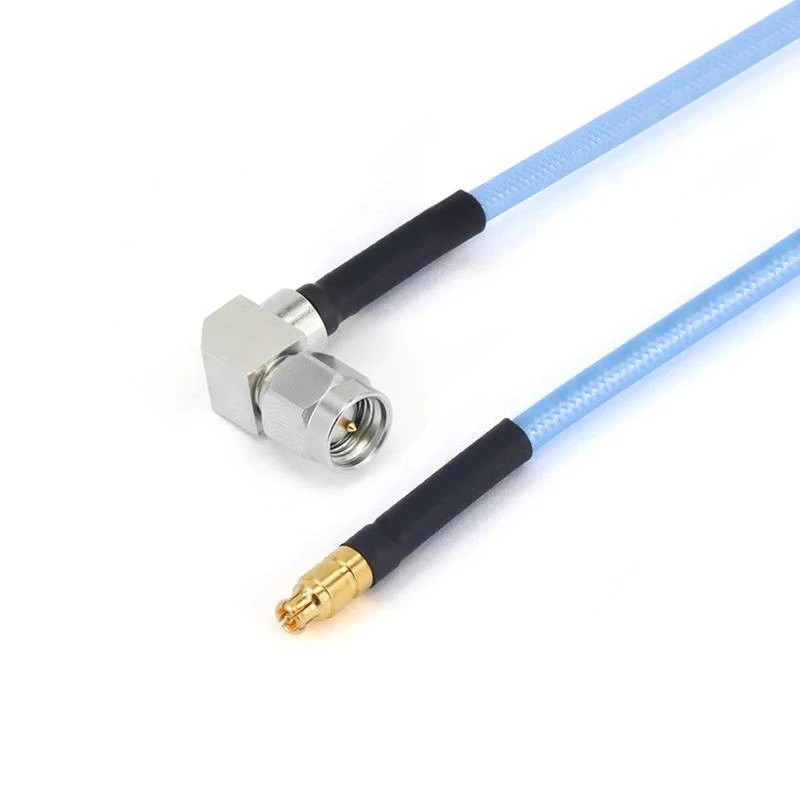

Fr 712- smwmgppf-xxx -18 g |
SMA hombre con ángulo recto |
GPO (mini-SMP) hembra |
DC -18 GHZ |
15dB |
|
|

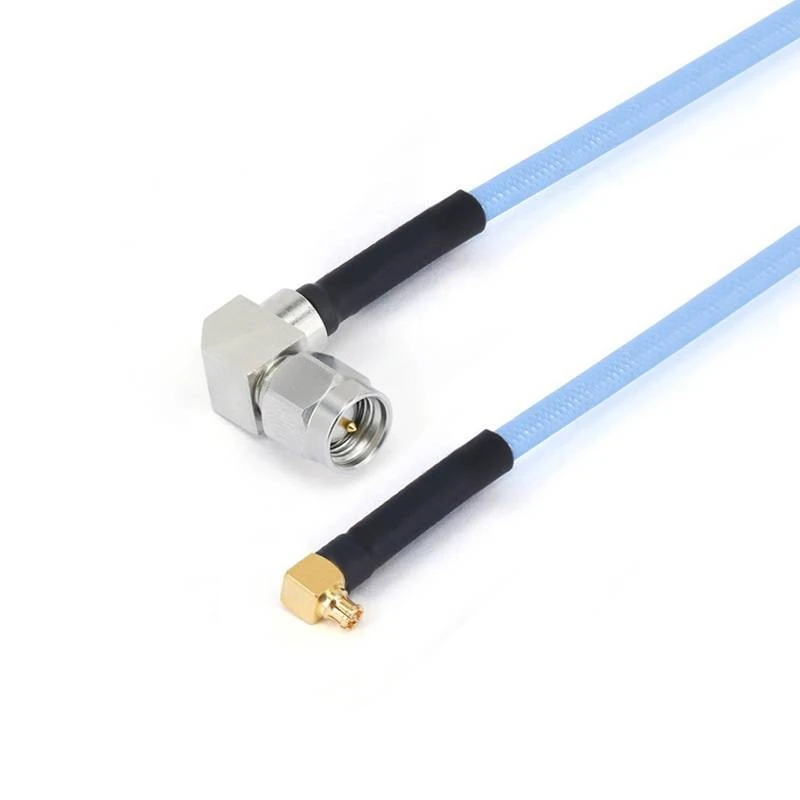

Fr 712- smwmgppwf-xxx -18 g |
SMA hombre con ángulo recto |
GPO (mini-SMP) Hembra con ángulo recto |
DC -18 GHZ |
15dB |
|
|
Fr 712- SMFGPF-XXX |
SMA mujer |
GPO (SMP) Hembra |
DC -18 GHZ |
1.35 |
|
|
Fr 712- SMFFGPF-XXX |
SMA hembra con brida de 4 hoyos |
GPO (SMP) Hembra |
DC -18 GHZ |
1.35 |
|
|
FR 712- SMFGPPF-XXX |
SMA mujer |
GPO (mini-SMP) hembra |
DC -26. 5GHz |
1.40 |
|
|
Fr 712- Smffgppf-xxx |
SMA hembra con brida de 4 hoyos |
GPO (mini-SMP) hembra |
DC -26. 5GHz |
1.40 |
|
|
Fr 712-292 M292M-XXX |
Macho de 2.92 mm |
Macho de 2.92 mm |
DC - 40 GHZ |
1.44 |
|
|
Fr 712-292 MGPF-XXX |
Macho de 2.92 mm |
GPO (SMP) Hembra |
DC - 40 GHZ |
10dB |
|
|
Fr 712-292 mgpwf-xxx |
Macho de 2.92 mm |
GPO (SMP) Hembra con ángulo recto |
DC - 40 GHZ |
10dB |
|
|
Fr 712-292 FGPF-XXX |
2.92 mm de hembra |
GPO (SMP) Hembra |
DC - 40 GHZ |
10dB |
|
|
Fr 712-292 ffgpf-xxx |
2.92 mm de hembra con brida de 4 agujeros |
GPO (SMP) Hembra |
DC - 40 GHZ |
10dB |
|
|
Fr 712-292 mgppf-xxx |
Macho de 2.92 mm |
GPO (mini-SMP) hembra |
DC - 40 GHZ |
14dB |
|
|
Fr 712-292 mgppwf-xxx |
Macho de 2.92 mm |
GPO (mini-SMP) Hembra con ángulo recto |
DC - 40 GHZ |
14dB |
|
|
Fr 712-292 FGPPF-XXX |
2.92 mm de hembra |
GPO (mini-SMP) hembra |
DC - 40 GHZ |
14dB |
|
|
Fr 712-292 ffgppf-xxx |
2.92 mm de hembra con brida de 4 agujeros |
GPO (mini-SMP) hembra |
DC - 40 GHZ |
14dB |
|
|
Fr 712-292 mg3pf-xxx |
Macho de 2.92 mm |
G3PO (SMPS) Hembra |
DC - 40 GHZ |
12dB |
|
|
FR 712-292 FG3PF-XXX |
2.92 mm de hembra |
G3PO (SMPS) Hembra |
DC - 40 GHZ |
12dB |
|
|
Fr 712-292 ffg3pf-xxx |
2.92 mm de hembra con brida de 4 agujeros |
G3PO (SMPS) Hembra |
DC - 40 GHZ |
12dB |
|
|
Fr 712-185 mg3pf-xxx |
1.85 mm macho |
G3PO (SMPS) Hembra |
DC - 67 GHZ |
10dB |
|
|
FR 712-185 FG3PF-XXX |
1,85 mm de hembra |
G3PO (SMPS) Hembra |
DC - 67 GHZ |
10dB |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm de hembra con brida de 4 hoyos |
G3PO (SMPS) Hembra |
DC - 67 GHZ |
10dB |
|
FR711/GUT -085- Forma (sin chaqueta FEP) |
|||||
|
Imagen |
Sku |
Conector 1 |
Conector 2 |
Frecuencia |
Pérdida de retorno/VSWR |
|
|
Fr 711- SMMSMM-XXX |
SMA hombre |
SMA hombre |
DC -26. 5GHz |
1.35 |
 |
Fr 11- SMMSMWM-XXX -18 g |
SMA hombre |
SMA hombre con ángulo recto |
DC -18 GHZ |
1.35 |
|
|

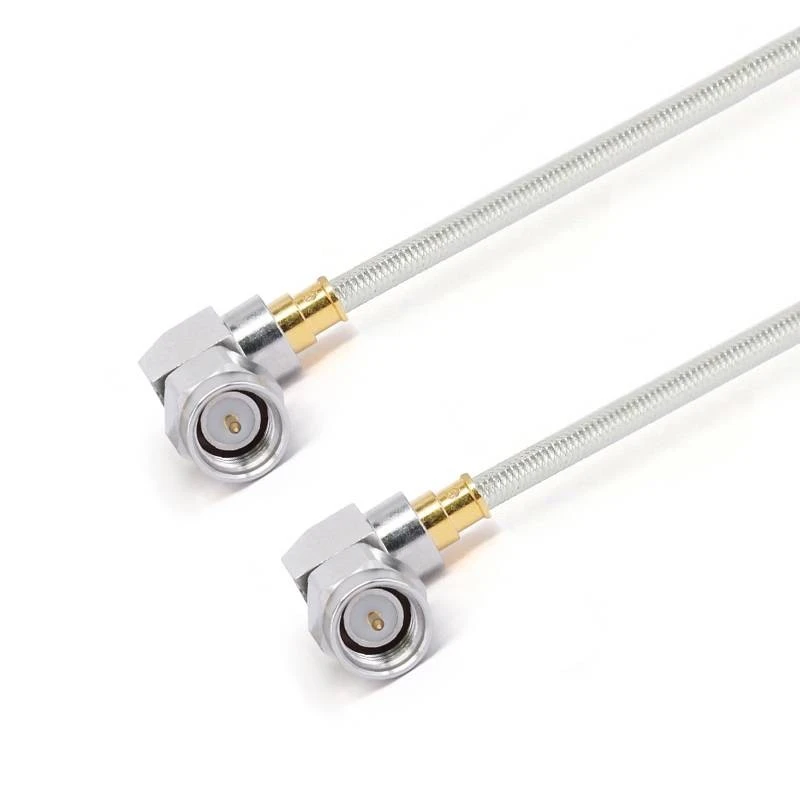

Fr 711- smwmsmwm-xxx -18 g |
SMA hombre con ángulo recto |
SMA hombre con ángulo recto |
DC -18 GHZ |
1.40 |
|
|
Fr 711- smwmgppwf-xxx -18 g |
SMA hombre con ángulo recto |
GPO (mini-SMP) Hembra con ángulo recto |
DC -18 GHZ |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
Macho de 2.92 mm |
Mmpx macho |
DC -40 GHZ |
14dB |
|
|
R 711-292 mmmpxf-xxx |
Macho de 2.92 mm |
Mmpx hembra |
DC -40 GHZ |
14dB |
|
|
Fr 711-24 mmmpxm-xxx |
Macho de 2.4 mm |
Mmpx macho |
DC -50 GHZ |
12dB |
|
|
Fr 711-24 mmmpxf-xxx |
Macho de 2.4 mm |
Mmpx hembra |
DC -50 GHZ |
12dB |
|
|
Fr 711-185 mmmpxm-xxx |
1.85 mm macho |
Mmpx macho |
DC -67 GHZ |
10dB |
|
|
Fr 711-185 mmmpxf-xxx |
1.85 mm macho |
Mmpx hembra |
DC -67 GHZ |
10dB |
|
|
Fr 711-185 mg3pf-xxx |
1.85 mm macho |
G3PO (SMPS) Femenino |
DC -67 GHZ |
10dB |
|
|
FR 711-185 FG3PF-XXX |
1,85 mm de hembra |
G3PO (SMPS) Femenino |
DC -67 GHZ |
10dB |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm de hembra con brida de 4 hoyos |
G3PO (SMPS) Femenino |
DC -67 GHZ |
10dB |
