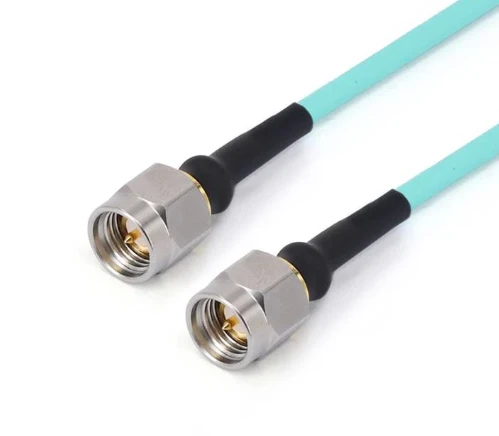

Cables de prueba de propósito general
Los cables de prueba de propósito general son productos de cable ampliamente utilizados en campos como pruebas electrónicas, con múltiples características para cumplir con diversos requisitos de uso . de conectores, este cable ofrece varios tipos de conectores, incluidos 1 . 85 mm, 2 . 4 mm, 2.92 mm, SMA, G3PO y GPPO. Todos los conectores tienen una impedancia de 50 ohmios y una polaridad estándar.
Descripción
Cables de prueba de propósito general

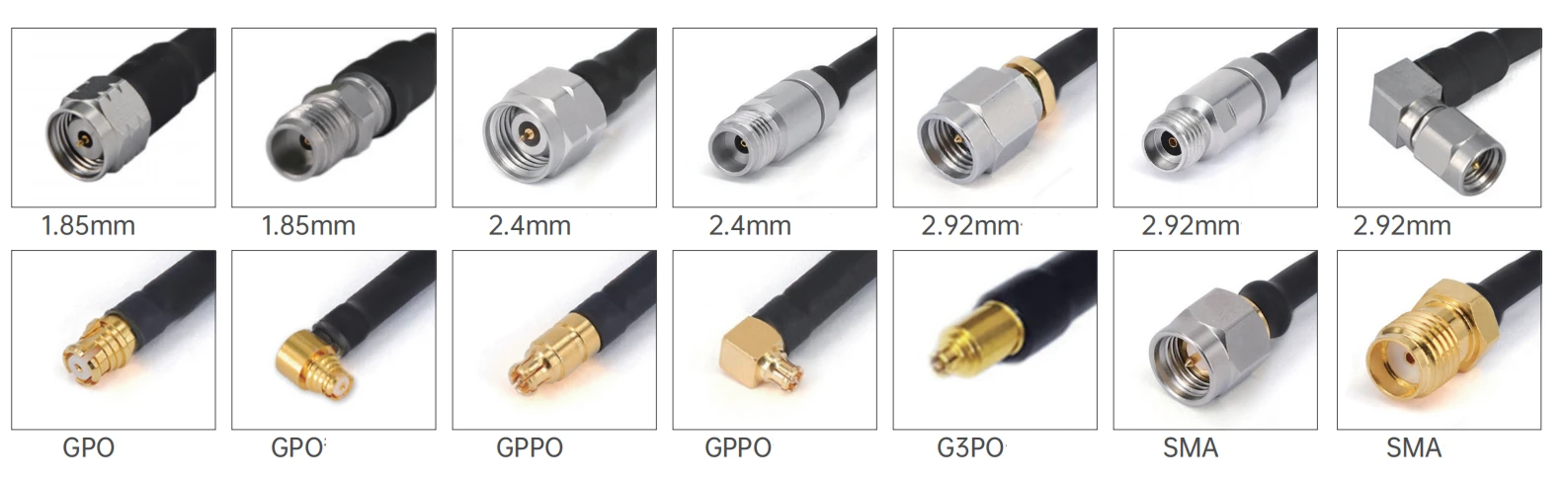

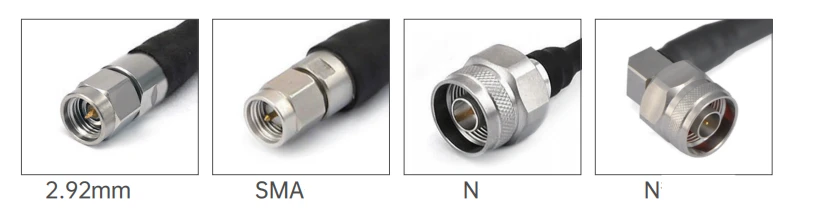

Los cables de prueba de propósito general son productos de cable ampliamente utilizados en campos, como pruebas electrónicas, con múltiples características para cumplir con diversos requisitos de uso . de conectores, este cable ofrece varios tipos de conectores, incluidos 1 . 85 mm, 2 . 4 mm, 2 . 92 mm, SMA, G3PO, y GPPO. Todos los conectores tienen una impedancia de 50 ohmios y una polaridad estándar. Además, los conectores tienen múltiples métodos de instalación, incluidos los tipos de ángulo recto y derecho, que se pueden adaptar de manera flexible a diferentes interfaces de dispositivos.
Introducción al producto
En términos de selección de materiales, el contacto central, el contacto externo y el cuerpo principal están hechos de materiales como latón chapado con oro, cobre de berilio chapado con oro o acero inoxidable pasivado, que tienen una buena conductividad eléctrica y resistencia a la corrosión . El dieléctrico está hecho de PEI o materiales PTFE para garantizar el rendimiento de la transmisión de la señal {}}} el conductor central del cable del cable de Cable está hecho de cobre o materiales de cobre es de cobre para garantizar el rendimiento de la transmisión de la señal {1} Acero, la capa de aislamiento es sólida, la capa de blindaje está compuesta de cinta de cobre plateada y alambre de cobre, y la vaina está hecha de material FEP . esto no solo protege efectivamente las señales que interfieren, sino que también tiene cierta resistencia mecánica y resistencia ambiental .}
Aplicación de productos
During the research, development, production, and testing of communication base stations, mobile phones, satellite communication equipment, etc., general - purpose test cables are required to connect various testing instruments to communication devices to ensure stable signal transmission, so as to accurately test various performance indicators of the equipment, such as signal strength, frequency characteristics, transmission rate, etc. For example, in the construction of 5G base stations, this El tipo de cable se utiliza para conectar generadores de señales, analizadores de espectro y otros equipos para probar con precisión el rendimiento de radio -frecuencia de las estaciones base, asegurando que las estaciones base puedan proporcionar servicios de comunicación estables y eficientes .
Notas importantes
1. Para conjuntos de cable de longitud personalizada, no olvide dejar su información de longitud en la página de pago;
2. Todos los conjuntos de cables se pueden proporcionar con pares o grupos de fase; Si necesita que los cables coincidan en fase, envíenos el correo electrónico: sales@flexirf.com
Datos de especificación del producto
|
Configuración |
|
|
Conector 1 Tipo |
1.85 mm/2.4 mm/2.92 mm/sma/g3po/gppo/n |
|
Conector 1 Impedancia |
50 ohmios |
|
Conector 1 polaridad |
Estándar |
|
Tipo de conector 2 |
1.85 mm/2.4 mm/2.92 mm/sma/g3po/gppo/n |
|
Conector 2 Impedancia |
50 ohmios |
|
Conector 2 polaridad |
Estándar |
|
Método de montaje del conector |
Ninguno |
|
Estilo del cuerpo del conector |
Ángulo recto y recto |
|
Información sobre materiales |
|
|
Contacto central |
Chapado en oro de latón, berilio de oro de cobre chapado en |
|
Contacto externo |
Gold de latón chapado en chapado de cobre berilio chapado en acero inoxidable pasivado |
|
Cuerpo |
Gold de oro chapado, oro de cobre berilio, acero inoxidable pasivado |
|
Dieléctrico |
PEI/PTFE |
|
Datos ambientales |
|
|
Rango de temperatura |
-40 grado a +165 grado |
|
2011/65/UE (ROHS) |
Obediente |
|
Especificaciones de cable |
|
|
Conductor central |
Copper Weld |
|
Dieléctrico |
Ptfe sólido |
|
Dos blancos |
Banda y alambre de cobre plateado |
|
Chaqueta |
FEP |
|
Capacitancia (PF/m) |
95.1 |
|
Velocidad de propagación (%) |
70 |
|
Efectividad de protección |
<-100dB @ 1GHz |
|
Manejo de potencia |
10watt @ 18 GHz en el nivel del mar, VSWR1.0 |
Tipo de producto
| GAF71/RG405SS SERIE DE CABLE FLEXIBLE DEL CABLE Flexible | ||||
 |
Diámetro del material de estructura (mm) |
|||
|
1 |
Director interno |
Acero cubierto de cobre plateado |
0.51±0.05 |
|
|
2 |
Aislante |
Ptfe sólido |
1.63±0.05 |
|
|
3 |
Blindaje interno |
Banda de cobre plateada |
1.80±0.05 |
|
|
4 |
Blindaje externo |
Trenzado de alambre de cobre plateado |
2.18±0.05 |
|
|
5 |
chaqueta |
FEP |
2.54±0.1 |
|
| Atenuación, energía (condición de prueba a nivel de mar de 20 grados) | |||||||
|
Frecuencia (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuación (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Atenuación (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Modelos comunes e indicadores técnicos
|
|||||
|
Imagen |
Sku |
Conector 1 |
Conector 2 |
Frecuencia |
Pérdida de retorno/VSWR |
 |
FRF 71- SMMSMM-XXX |
SMA hombre |
SMA hombre |
DC -26.5 GHZ |
1.30 |
 |

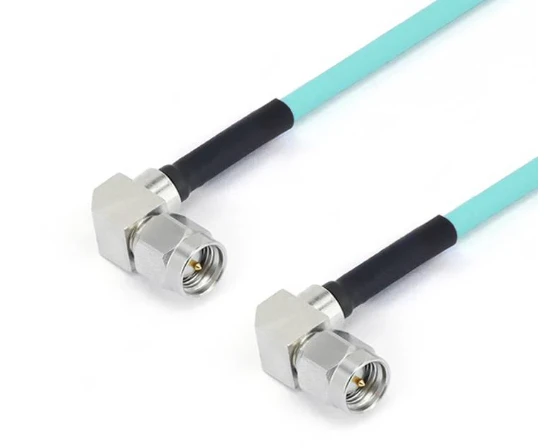

Frf 71- smwmsmwm-xxx -18 g |
SMA hombre con ángulo recto |
SMA hombre con ángulo recto |
DC -18 GHZ |
1.30 |
 |

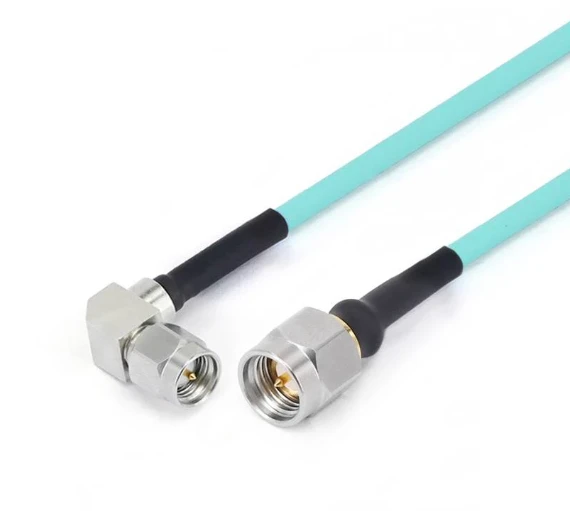

Frf 71- SMMSMWM-XXX -18 g |
SMA hombre |
SMA hombre con ángulo recto |
DC -18 GHZ |
1.30 |
 |
Frf 71- SMMGPF-XXX |
SMA hombre |
GPO (SMP) Hembra |
DC -26.5 GHZ |
1.35 |
 |
Frf 71- SMMGPWF-XXX |
SMA hombre |
GPO (SMP) Hembra con ángulo recto |
DC -26.5 GHZ |
1.35 |
 |
Frf 71- SMFGPF-XXX |
SMA mujer |
GPO (SMP) Hembra |
DC -26.5 GHZ |
1.35 |
 |
Frf 71- SMFFGPF-XXX |
SMA hembra con brida de 4 hoyos |
GPO (SMP) Hembra |
DC -26.5 GHZ |
1.35 |
 |
FRF 71- SMMGPPF-XXX |
SMA hombre |
GPO (mini-SMP) hembra |
DC -26.5 GHZ |
14dB |
 |
Frf 71- SMMGPPWF-XXX |
SMA hombre |
Gpo Femenino con ángulo recto |
DC -26.5 GHZ |
14dB |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA hombre con ángulo recto |
GPO (mini-SMP) hembra |
DC -18 GHZ |
15dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA hombre con ángulo recto |
Gpo Femenino con ángulo recto |
DC -18 GHZ |
15dB |
 |
FRF 71- SMFGPPF-XXX |
SMA mujer |
GPO (mini-SMP) hembra |
DC -26.5 GHZ |
14dB |
 |
Frf 71- Smffgppf-xxx |
SMA hembra con brida de 4 hoyos |
GPO (mini-SMP) hembra |
DC -26.5 GHZ |
14dB |
 |
Frf 71-292 M292M-XXX |
Macho de 2.92 mm |
Macho de 2.92 mm |
DC -40 GHZ |
1.35 |
 |
FRF 71-292 MGPF-XXX |
Macho de 2.92 mm |
GPO (SMP) Hembra |
DC -40 GHZ |
14dB |
 |
Frf 71-292 mgpwf-xxx |
Macho de 2.92 mm |
GPO (SMP) Hembra con ángulo recto |
DC -40 GHZ |
12dB |
 |
FRF 71-292 FGPF-XXX |
2.92 mm de hembra |
GPO (SMP) Hembra |
DC -40 GHZ |
14dB |
 |
Frf 71-292 ffgpf-xxx |
2.92 mm de hembra con brida de 4 agujeros |
GPO (SMP) Hembra |
DC -40 GHZ |
14dB |
 |
FRF 71-292 mgppf-xxx |
Macho de 2.92 mm |
GPO (mini-SMP) hembra |
DC -40 GHZ |
14dB |
 |
FRF 71-292 FGPPF-XXX |
2.92 mm de hembra |
GPO (mini-SMP) hembra |
DC -40 GHZ |
14dB |
 |
Frf 71-292 ffgppf-xxx |
2.92 mm de hembra con brida de 4 agujeros |
GPO (mini-SMP) hembra |
DC -40 GHZ |
14dB |
 |
Frf 71-292 mgppwf-xxx |
Macho de 2.92 mm |
GPO (mini-SMP) Hembra con ángulo recto |
DC -40 GHZ |
12dB |
 |
Frf 71-292 mg3pf-xxx |
Macho de 2.92 mm |
G3PO (SMPS) Hembra |
DC -40 GHZ |
14dB |
 |
Frf 71-292 FG3PF-XXX |
2.92 mm de hembra |
G3PO (SMPS) Hembra |
DC -40 GHZ |
14dB |
 |
Frf 71-292 ffg3pf-xxx |
2.92 mm de hembra con brida de 4 agujeros |
G3PO (SMPS) Hembra |
DC -40 GHZ |
14dB |
 |
Frf 71-24 m24m-xxx |
Macho de 2.4 mm |
Macho de 2.4 mm |
DC -50 GHZ |
14dB |
 |
FRF 71-24 FGPF-XXX |
2.4 mm hembra |
GPO (SMP) Hembra |
DC -40 GHZ |
12dB |
 |
Frf 71-24 ffgpf -100 |
Hembra de 2.4 mm con brida de 4 orificios |
GPO (SMP) Hembra |
DC -40 GHZ |
12dB |
 |
Frf 71-24 mgpwf-xxx |
Macho de 2.4 mm |
GPO (SMP) Hembra con ángulo recto |
DC -40 GHZ |
10dB |
 |
FRF 71-24 mgppf-xxx |
Macho de 2.4 mm |
GPO (mini-SMP) hembra |
DC -40 GHZ |
12dB |
 |
Frf 71-24 mgppwf-xxx |
Macho de 2.4 mm |
GPO (mini-SMP) Hembra con ángulo recto |
DC -40 GHZ |
10dB |
 |
FRF 71-24 FGPPF-XXX |
2.4 mm hembra |
GPO (mini-SMP) hembra |
DC -40 GHZ |
12dB |
 |
Frf 71-24 ffgppf-xxx |
Hembra de 2.4 mm con brida de 4 orificios |
GPO (mini-SMP) hembra |
DC -40 GHZ |
12dB |
 |
Frf 71-185 mg3pf-xxx |
1.85 mm macho |
G3PO (SMPS) Hembra |
DC - 67 GHZ |
10dB |
 |
Frf 71-185 FG3PF-XXX |
1,85 mm de hembra |
G3PO (SMPS) Hembra |
DC - 67 GHZ |
10dB |
 |
Frf 71-185 ffg3pf-xxx |
1.85 mm con brida de 4 orificios |
G3PO (SMPS) Hembra |
DC - 67 GHZ |
10dB |
|
GAF72/RG402SS SERIE DE CABLE FLEXIBLE DEL CABLE Flexible |
||||||
|
Diámetro del material de estructura (mm) |
||||||
 |
1 |
Director interno |
Acero cubierto de cobre plateado |
0.92±0.05 |
||
|
2 |
Aislante |
Ptfe sólido |
2.97±0.05 |
|||
|
3 |
Blindaje interno |
Banda de cobre plateada |
3.25±0.05 |
|||
|
4 |
Blindaje externo |
Trenzado de alambre de cobre plateado |
3.58±0.1 |
|||
|
5 |
chaqueta |
FEP |
4.12±0.13 |
|||
| Atenuación, energía (condición de prueba a nivel de mar de 20 grados) | |||||||
|
Frecuencia (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuación (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Atenuación (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Modelos comunes e indicadores técnicos
|
|||||
|
Imagen |
Sku |
Conector 1 |
Conector 2 |
Frecuencia |
Pérdida de retorno/VSWR |
|
|
FRF 72- SMMSMM-XXX |
SMA hombre |
SMA hombre |
DC -26.5 GHZ |
1.30 |
|
|

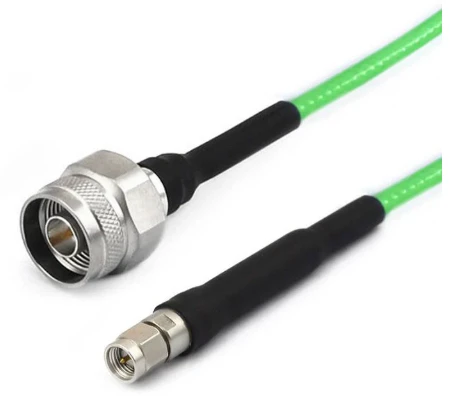

FRF 72- nmsmm-xxx |
N hombre |
SMA hombre |
DC -18 GHZ |
1.25 |
|
|

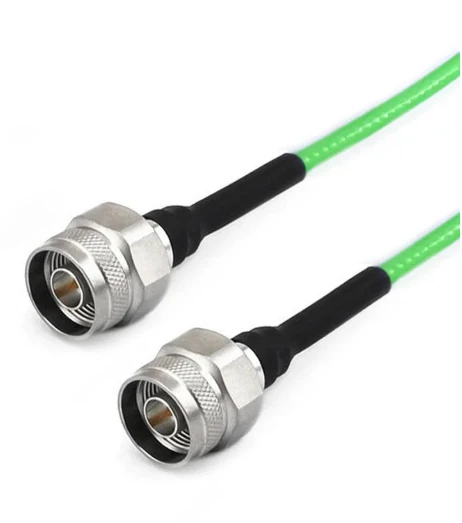

Frf 72- nmnm-xxx |
N hombre |
N hombre |
DC -18 GHZ |
1.25 |
